Захват сендвіч-панелей – це пристрій, який збільшує швидкість будівництва та оздоблення будинку. Це пристосування допомагає підняти окремі листи на потрібну висоту. Можна обійтися і без захоплень. Однак підвищується ризик отримання травм і зміни геометрії, порушення цілісності самої панелі, підвищується трудомісткість процесу стропування.

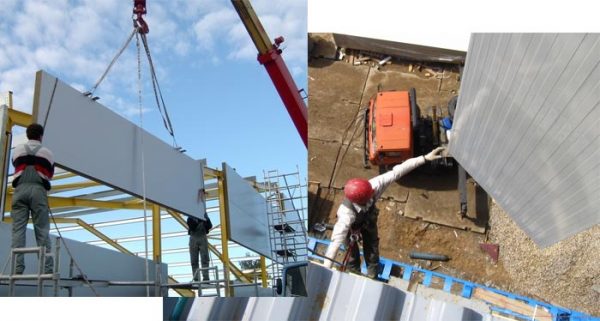

Для підняття сендвіч-панелей потрібні відповідні захвати
Що таке захоплення і як воно відбувається?
Сендвіч-панелі позбавлені елементів, які б спрощували їх переміщення в повітрі по вертикалі і горизонталі, зберігаючи вертикальне положення – як, наприклад, залізобетонні панелі. Тому при монтажі матеріалу використовують спеціальне обладнання –захоплення.
Захвати – це різні види пристроїв, які використовуються для кріплення сендвіч-панелей до підйомних машин і доставки їх на необхідний рівень.
СІП панелі– доситькрихкий матеріал. Тому захватний пристрій повинен забезпечувати його цілісність і акуратне переміщення. Є й інші вимоги до обладнання:
- достатнійсилазахоплення, яке забезпечить утримання вантажу навіть при раптовому спрацьовуванні гальма троса крана;
- зручністьробота з будматеріалами, можливість повороту і рівня під час монтажу.

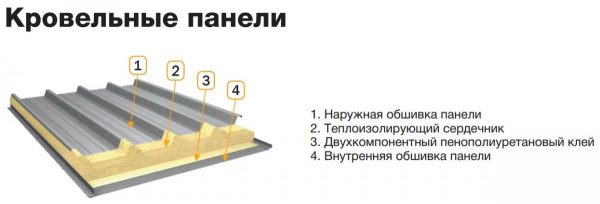

Панелі – досить крихкий матеріал, який легко пошкодити при грубому поводженні.
У роботі використовуються кілька видів захватних пристроїв:
- текстильні стропи;
- механічні захвати;
- вакуумні апарати.
Таблиця 1. Вартість захватів різних конструкцій.
| Вакуумний підйомник | Морван | 130 000 |
| Затискач затискач | Лен-Сталь | 4 300 |
| Мотузковий строп | Окаліфт | 1 500 |
| Захват для покрівельних сендвіч панелей | Окаліфт | 21 500 |
Зверніть увагу!Вартість цих пристроїв істотно відрізняється. Найдорожчими є вакуумні пристрої, які використовуються будівельними компаніями. Останні зручніше брати в оренду, так як в господарстві вони навряд чи знадобляться.
Стропи текстильні
Це одне з найпоширеніших і простих пристроїв для переміщення вантажів. Стропи виготовлені з підйомної стрічки шириною30 мм. Залежно від сили розриву стрічки фарбуються в певний колір.
Другий вид слінгів –круглорядний. Використовуються для крихких і цінних вантажів, з м’якими краями і пофарбованими, полірованими поверхнями. Ці стропи являють собою оболонку, що містить дуже міцні нитки поліестеру. Їх кількість залежить від вантажопідйомності інструменту.
Стропи текстильні виготовляються згідно ГОСТу, обов’язково супроводжуються паспортом і гарантією.

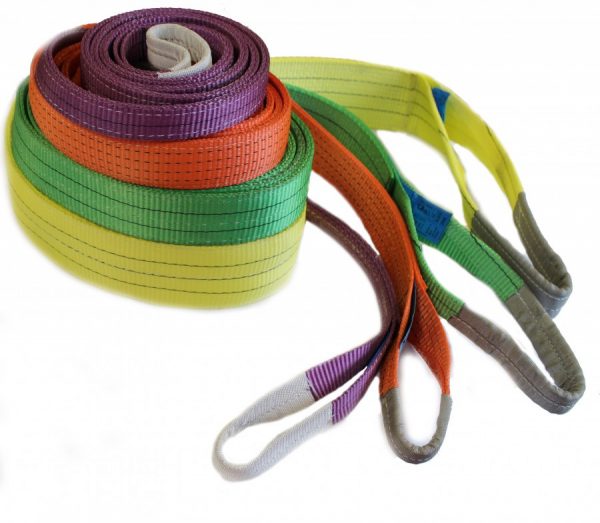

Стрічкові стропи – доступний і простий матеріал для переміщення панелей
Ціни на стрічкові стропи
Стрічкові стропи
Текстильні стропи мають ряд переваг:
- легкість;
- гнучкість;
- мінімальне пошкодження полімерного покриття;
- доступна ціна;
- Можна використовувати навіть при високих температурахдо -60 °C.
Відсутність зчеплення –пошкоджуваністьрізьби на гострих краях сендвіч-панелей, особливо металевих. Тому грипси необхідно постійно перевіряти на наявність пошкоджень.
Однак є у текстильних слінгів і недоліки. Зазвичай панелі лежать на майданчику рівно. Тому з установкою строп виникають труднощі. Подібні проблеми виникають під час маршрутизації. Щоб лист не впав і орієнтація не змінилася, знімати стрічки необхідно.
Увага!Цей захват не рекомендується використовувати для переміщення довгих сендвіч-панелей. Заборона пов’язана з тим, що гілки стропів не утворюють кута, який забезпечував би надійну фіксацію вантажу, що транспортується.
Крім того, є сильнийзігнути, що може призвести до пошкодження будівельного матеріалу.
Тип захвату механічний
Механічні захвати поділяються за такими ознаками:
- захопленнямеханічного типу— важіль, затискач тощо;
- вантажопідйомність– до півтонни кг;
- ширина отвору– залежить від товщини стіни або покрівельного матеріалу;
- каркасна конструкція– товсті листові або трубчасті.

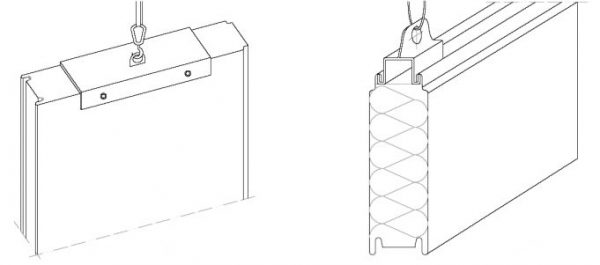

Для роботи з сендвіч панелями використовуються різні механічні пристрої.
Затискач
Це класичний інструмент для завантаження і переміщення різних предметів. Складовими частинами інструменту є гвинтовий механізм і основна рама. Такий тип захоплення дозволяє переміщати сендвіч-панелі вагоюдо 200 кг, товщинадо 200 мм.
Затискач захвату базується на С-подібній рамі. Може мати телескопічну конструкцію, що робить обладнання більш функціональним. До рами зверху приварюється вушко, в яке кріпиться сталеве кільце. В одній бічній стінці висвердлюють до 3 отворів для різьбових втулок. З протилежного боку є накладка з рифленої гуми для кращого зчеплення з поверхнею пластини.

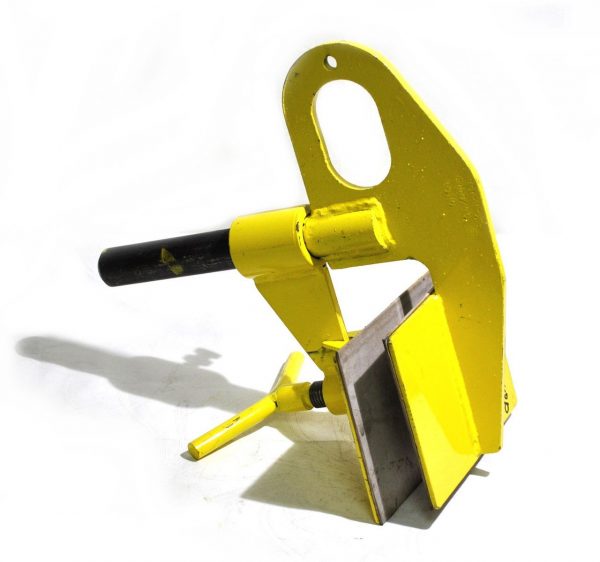

Затискач
У різьбовий отвір гільзи вставляється рукоятка, на кінці якої також є рифлена гумова накладка. Щоб зафіксувати панель, повертайте ручку, поки вантаж не буде надійно зафіксований. Завдяки рухливому елементу контролюється сила стиснення. Наявність регулюючого механізму захищає будівельний матеріал від пошкоджень.
Затискачі зазвичай яскравих кольорів – жовті, червоні. Фарбування цими кольорами є вимогою правилзаходи безпеки.
Якщо є необхідність встановити довгі панелі, використовуйтетраверс(так називається поперечна балка).
При роботі з таким хомутом необхідно враховувати наступні фактори:
- Сила одностороннього притискання євід 70%загальна маса вантажу, що піднімається;
- чим більше площа гумової підкладки, тим менше ймовірність пошкодити панель;
- Трубчасті рами зменшують загальну вагу захоплення, хоча це не зменшує несучу здатність.
Якщо вантажопідйомність затискача менше ніж250 кг, то роль С-подібного отвору виконує стрижень з різьбленням діаметромвід 32 мм. По ньому рухаються повзуни, одна поверхня яких покрита гумовим шаром.

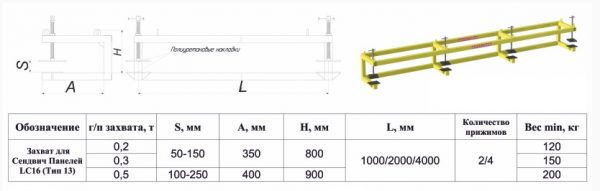

Тип хомута, який можна використовувати при монтажі покрівельних панелей
Важільний затиск
Таке механічне захоплення зустрічається рідше. Пристрій має вигляд одностороннього розривного важеля, на якому розташовані два елементи – тяга і коромисло. У цьому випадку один повзунок пасивний, другий активний. Саме другий повзунок регулює ширину глотки. Притискна частина коромисла оброблена гумою, як у зажимних моделей.
Інша поверхня стиснення розташована на протилежній стінці важеля. До верхньої частини важеля приварено кільце. Коли кільце тягнуть, власна вага тисне на коромисло, і воно опускається, стрижень рухається до сендвіч-панелі. Вантаж утримується технічним натягом важеля, поки траверса знаходиться в повітрі.
Види захватів
Рідке використання цього механізму частково пояснюється потребою в більшомусуворий догляд. У той же час це інструмент з хорошою вантажопідйомністю, яка не менше350 кг.
Увага!Важельні рукоятки небезпечно використовувати при температурі повітря нижче нуля.
Важіль не можна використовувати при мінусовій температурі
«До замку»
Такий тип захоплення використовується відноснорідко, хоча він існує вже давно, і має форму «гребеня з пазом». Для переміщення панелі покладіть її на розпірки по всій довжині. Цей спосіб використовується тільки в тому випадку, якщо панелі планується встановлювати горизонтально.
Замкове кріплення цілкомнебезпечнийпри проведенні такелажних робіт. Якщо панель зрушиться, то існує ймовірність того, що замок вийде з ладу, в результаті чого сендвіч-панель відламається. Для довгомірних речей замкове кріплення не використовується.

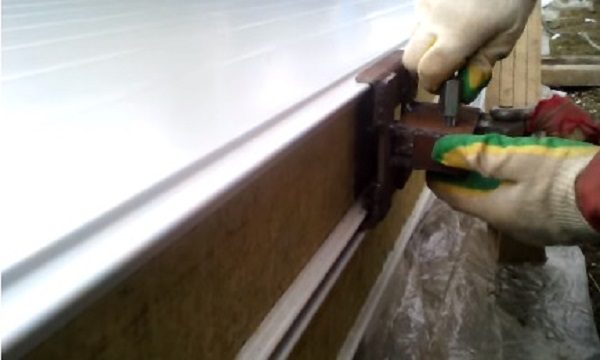

Блокування дуже небезпечно для переміщення сендвіч-панелей
Наскрізне свердління
Такий тип захоплення використовується при необхідностівертикальний монтаж панелей. Сендвіч-панелі просвердлюються і вставляється в отвір захватний штифт. Отвори, які утворюються при цьому, потім ховаються за фасонними виробами або кріпленнями.
Такий спосіб захоплення має багато недоліків:
- пошкоджений будівельний матеріал;
- Не завжди вдається домогтися точного свердління отворів з двох сторін;
- розташовувати шпильку необхідно під кутом90°до площини панелі і паралельно підйомному механізму.
Цей спосіб підйому не можна використовувати для довгих і важких панелей.

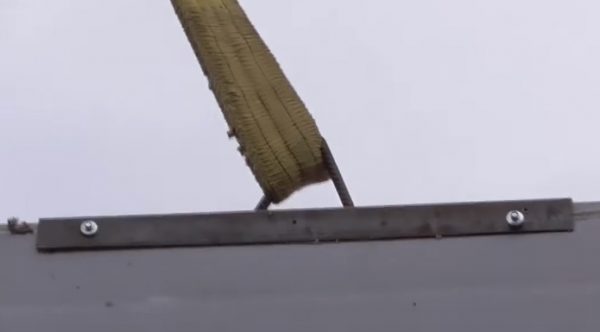

Будівельники часто використовують саме цей захватний інструмент.
Вакуумні захвати
Вакуумне підйомне обладнання призначене для підіймання вантажів, що маютьнепориста структураі не пропускають повітря. До них відносяться сендвіч-панелі. Принцип роботи цього обладнання заснований на використанні сили, яка створюється під час вакууму.
Це найскладніше підйомне обладнання, так як в його конструкції використовується спеціальний привід.
Ручка складається з наступних частин:
- поршневий;
- циліндр;
- присоска;
- камера;
- ланцюгова тяга;
- регулюючий клапан.
Пристрій підвішується до гака крана. При прикладанні присоски до робочої поверхні панелі поршень опускається, і повітря з циліндра витісняється через отвір у клапані.

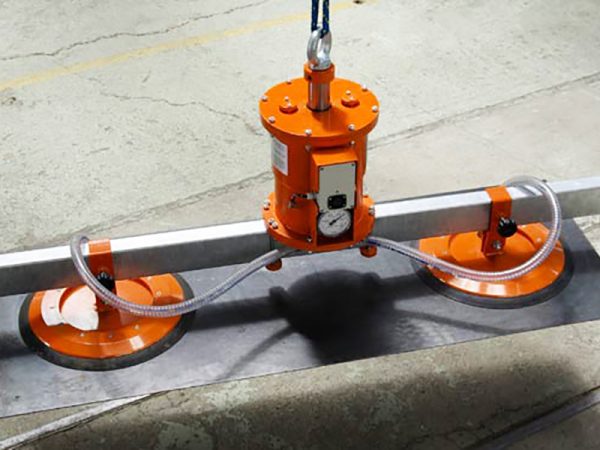

Захвати вакуумного типу дозволяють істотно збільшити продуктивність
Коли всмоктуюча насадка торкається поверхні вантажу, шток опускається. Потім кінцевий вимикач закриває отвір клапана, і в циліндрі підвищується тиск, який збільшується при натисканні на панель.
Кріпимо панель до робочої частини вакуумного обладнання наступним чином:
- прикладіть до поверхні присоску;
- включити насос в режим відкачування повітря;
- Присоска щільно прилягає до сендвіч-панелі.
Довідка!Іноді присоски бувають у вигляді плоских пластин. Вони містять багато отворів, кожне з яких призначене для однієї деталі.
Сама присоска складається з кришки і ущільнювального кільця з гуми та інших еластичних матеріалів – силікону або нітрилу. Зазвичай присоски опуклі, рідше – у вигляді прямокутної чаші.
До переваг вакуумних захватів можна віднести можливість їх використання на всіх матеріалах, які мають правильну геометрію поверхні. Ще один плюс в тому, щоймовірність пошкодження мінімальна. Пристрій може працювати в широкому діапазоні температур і навіть при негативних температурах, якщо дотримуються певні вимоги. Його можна використовувати з будь-яким типом підйомного механізму. Спосіб підйому може бути вертикальним і горизонтальним.

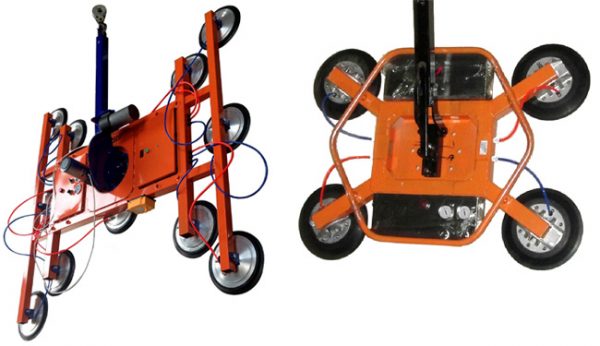

Є обладнання з великою кількістю присосок, що підвищує безпеку роботи
До недоліків можна віднести:
- обмежена сила притягання на одиницю площі;
- конструкція високоеластична, тому точність позиціонування не завжди точна;
- для створення вакууму потрібен деякий час.
Мабуть, головна перевага вакуумного обладнання полягає в тому, що його можна встановитив похилій площині. Така необхідність виникає, наприклад, при установці рейлінгів на даху. Метод профілювання не важливий.
Щоб навантаження на машину, що піднімає вантаж, була рівномірною, присоски розміщені в самому центрі панелі. Якщо використовується кілька таких елементів, то розподіліть їх рівномірно. Можливість використовувати більше однієї присоски дозволяє переміщати досить важкі предмети, при цьому їх товщина не має значення. Це ще одна істотна перевага вакуумних захватів.
Таке обладнання зручно ще й тим, що забезпечуєвисокий ступінь безпекипрацює, навіть якщо відбувається аварійне відключення обладнання. Деякі механізми оснащені резервними вузлами, які дозволяють їм досить тривалий час утримувати підняті вантажі.
Вакуумні захвати дозволяють розгортати панелі навіть на360°. Пристрій також скорочує час роботи та підвищує продуктивність, оскільки присоски можна кріпити прямо з упаковки.
Ціни на вакуумні присоски
Вакуумна присоска
Техніка безпеки при роботі з вакуумними захватами
Перед початком роботи необхідно уважно вивчити інструкцію виробника щодо експлуатації обладнання. Недотримання цих інструкцій може призвести до серйознихтравмиі навітьсмерть.
Необхідно враховувати наступні параметри:
- вантажопідйомність;
- власна вага;
- ступінь компенсації нерівностей;
- токарні можливості;
- діапазон робочих температур і погодні умови.
Якщо вантаж захищений плівковим покриттям, перед початком роботи його необхідно зняти. Присоски перевіряють на наявність тріщин та інших пошкоджень, при необхідності очищають і знежирюють. Для цього не можна використовувати хімічні склади, здатні пошкодити гумовий матеріал – розчинники, бензин і т.д.

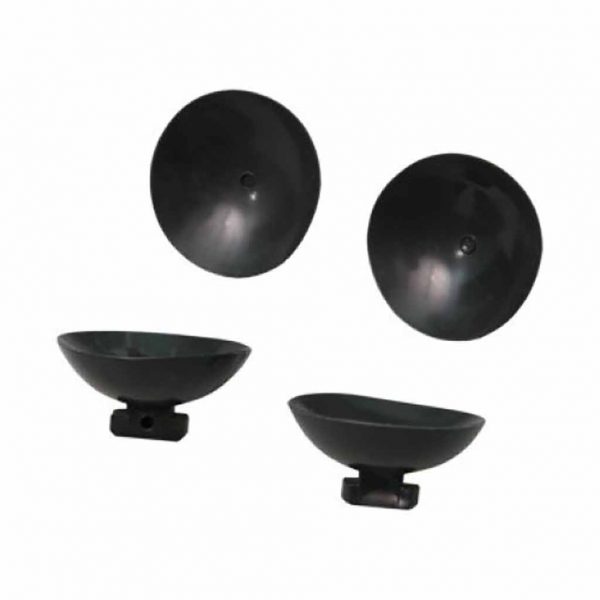

Перед початком такелажних робіт обладнання, особливо присоски, ретельно оглядають
Для вакуумних захватів використовується додатковий запобіжний пристрій, якщо на пристрої є лише один вакуумний контур.страхування– Це ремені з гачками, які кріпляться до рукоятки. Місце передбачуваного контакту завжди очищають і висушують перед накладанням на нього присоски. Перед початком і після закінчення роботи обов’язково зарядіть акумулятор.
Увага!Забороняється працювати з захватом; якщо вакуумметр показує слабке захоплення, лунає попереджувальний сигнал.
Правила безпеки при монтажі сендвіч панелей
Перед початком роботи підготуйте робочі місця:
- позначити небезпечні зони;
- захистити отвори;
- розміщувати знаки, що попереджають про небезпеку;
- встановити риштування, висота огорожі не повинна перевищувати 1 м;
- якщо роботи будуть проводитися вночі або в похмуру погоду, забезпечити достатнє освітлення робочих місць.
Увага!На підготовчому етапі перевіряють стропи і захоплення подвійним навантаженням.
До роботи з сендвіч панелями допускаються повнолітні особи старше 18 років. Вони повинні пройти курс безпеки.
Треба враховуватипогодні умови, особливо швидкість вітру.
Існує два способи монтажу панелей:вертикально і горизонтально. Спосіб вибирається перед початком роботи.
Не можна піднімати вантажі, маса яких перевищує дозволену захватом.
Заборонено:
- робота несправного або недостатнього обладнання;
- використовувати підйомне обладнання, якщо дані про вантажопідйомність важко прочитати;
- піднімати пошкоджені вантажі;
- піднімати вантажі, коли під ними знаходяться люди.
При переміщенні сендвіч-панелей в будь-якому напрямку за допомогою механізованих засобів підйом можливий тільки в поздовжньому положенні. Захвати кріпляться до листів бічними, менш жорсткими стінками.
Ціни на сендвіч панелі
Сендвіч панелі
Як самому зробити захоплення
Якщо немає можливості придбати захоплення в магазині або взяти напрокат, то можна зробити пристрійсамостійно.
Саморобний інструмент складається з наступних частин:
- важіль – контролює силу стиснення;
- стиснути губи;
- рухомий елемент – переміщує затискні губи;
- основна рама.
Саморобний хомут – покрокова інструкція
З дитячої дерев’яної вішалки можна зробити хомут. Для цього вам знадобиться:
- вішалка;
- дві шпильки.
Затискач виготовляється в такій послідовності:
Крок 1.Вішалка ділиться на дві рівні частини.

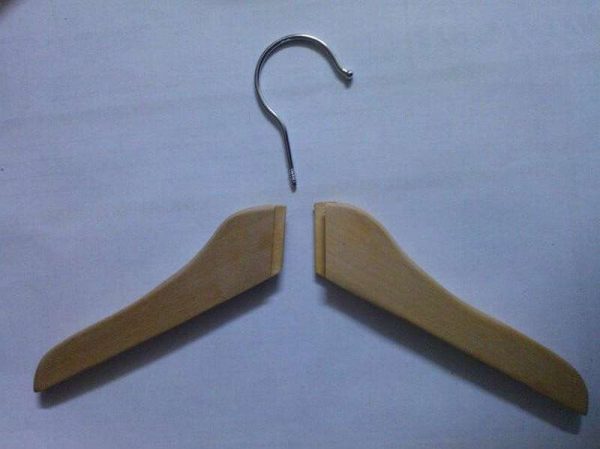

Розділіть вішалку навпіл
Крок 2.Відзначте на ньому місця, куди потрібно вставити шпильки.

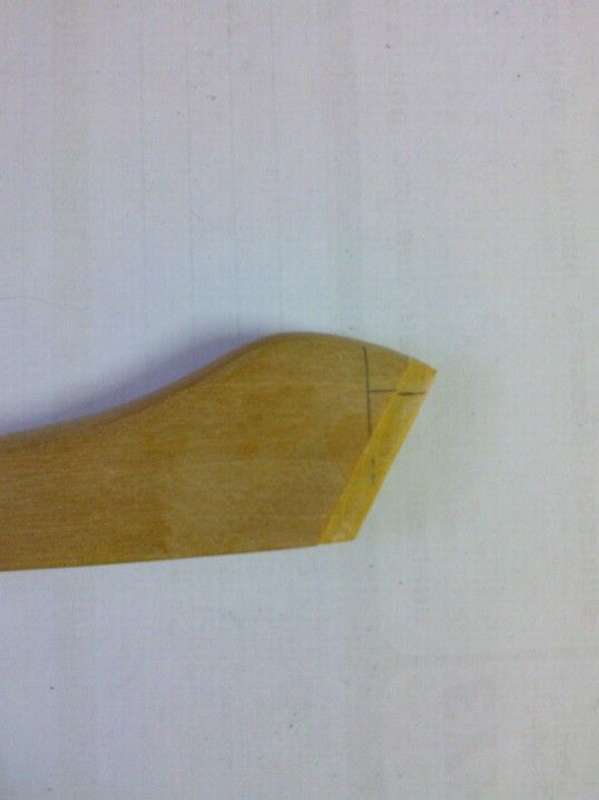

Робимо розмітку
Крок 3.Свердлять отвори.

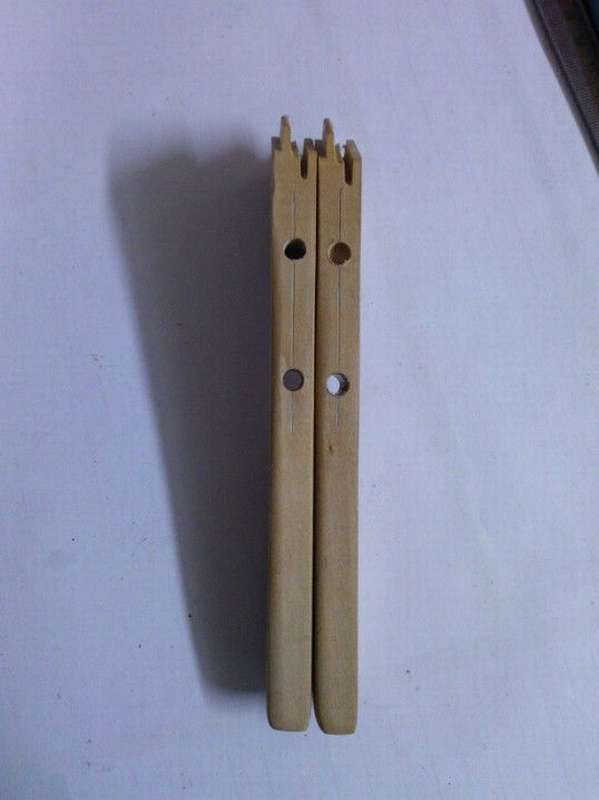

Виготовлення отворів
Крок 4.Зробіть паз для стопорних гайок і вставте гайки.

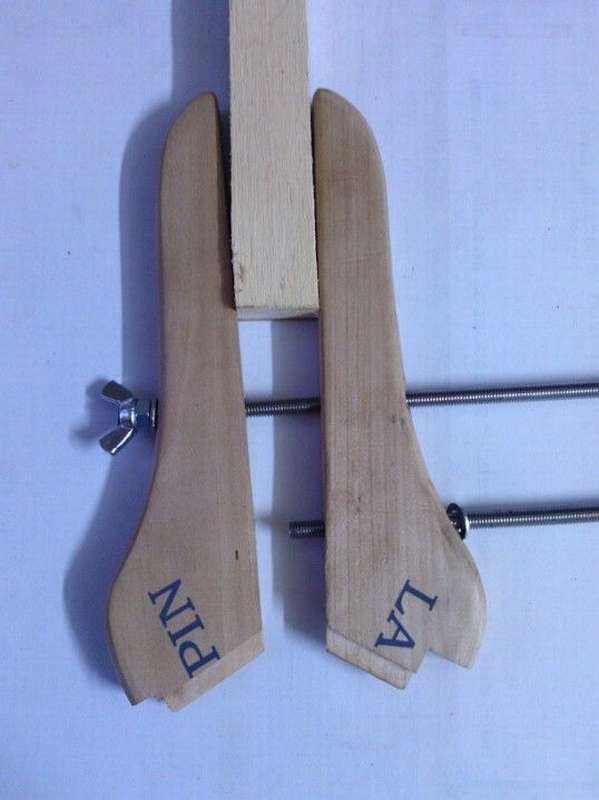

Монтуємо гайки
Крок 5.Вставляються різьбові шпильки та фіксуються гайками.

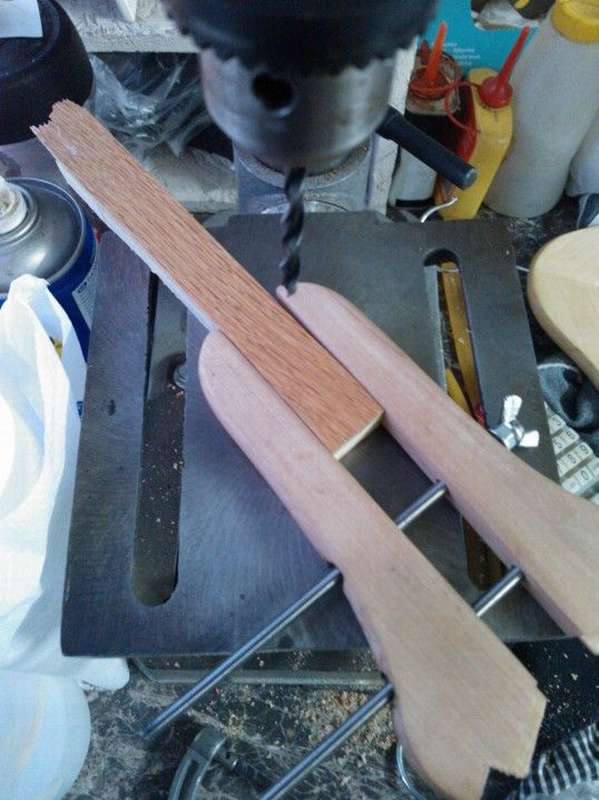

Вставте різьбові шпильки
Відео – Робота з вакуумними захватами
Також радимо звернути увагу на нашу статтю, присвячену –Фасадний дюбель, де ми розглянули види дюбелів. а також їх монтаж своїми руками.
Такелажні роботи пов’язані з підвищеним ризиком. Тому використовувати саморобні хомути необхідно тільки в крайньому випадку і при роботі з невеликими панелями. Однак і в цьому випадку необхідно дотримуватися правил безпеки, щоб не допустити травмування людей, які працюють на будівництві.
