Самостійне виготовлення вагонки з базовим обладнанням

При промисловому виробництві вагонки використовуються потужні деревообробні верстати для отримання продукції відмінної якості, але не всім користувачам це по кишені. Чи можна зробити вагонку самостійно і що для цього знадобиться? Про це ми поговоримо в цій статті.

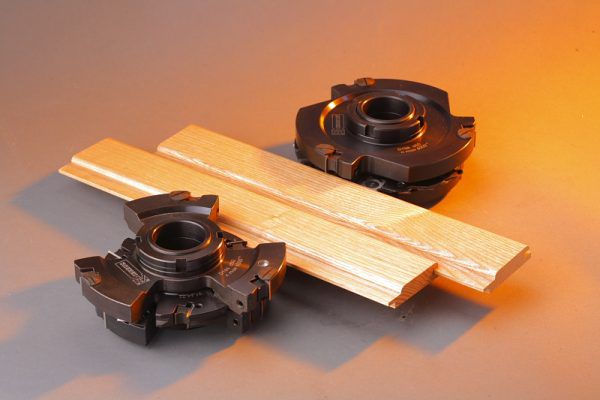

Вагонка своїми руками

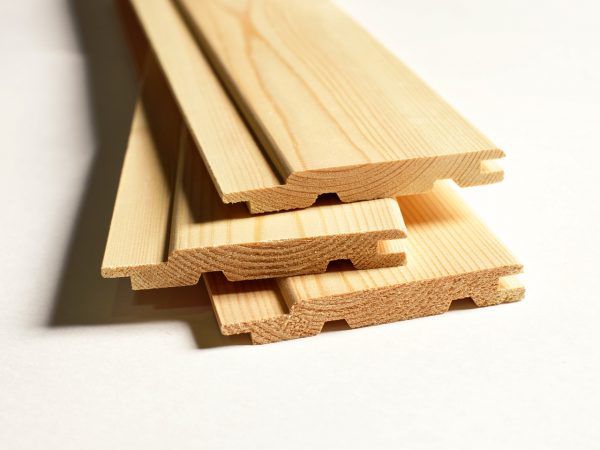

Слизова оболонка

Технологія промислового виробництва

Вагонка – що це за матеріал?

Ці знання знадобляться вам, щоб самостійно приймати оптимальні рішення при виготовленні вагонки в домашніх умовах. Процес промислового виробництва вагонки складається з кількох етапів.

1. Виготовлення дощок.Колоди розпилюють на стрічкових або дискових пилорамах на обрізну дошку заданих параметрів. Товщина дошки в межах 15-25 мм, ширина 100-150 мм. Конкретні розміри залежать від типу вагонки.
2. Сушіння пиломатеріалів.Процес відбувається в камерній сушці, що зменшує кількість відходів і мінімізує ризики скручування і розтріскування плит.
3. Сортування.Пиломатеріали сортують залежно від якості. Для виготовлення вагонки відбирають дошки не менше другого сорту.
4. Виготовлення вагонки.Процес відбувається на потужному чотиристоронньому рубанку. Підбираючи різні фрези і ножі, за один прохід обробляються чотири площини, на яких відразу створюється потрібний профіль.

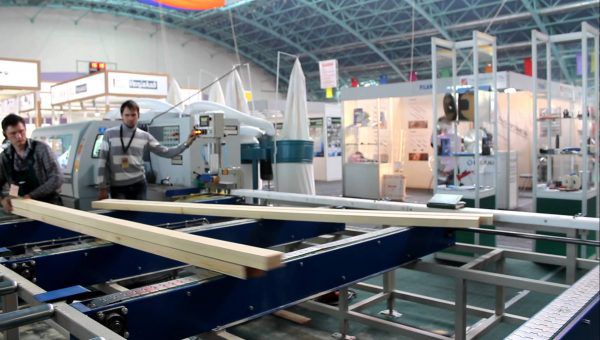

   Лінія виробництва футеровки

5. Контроль якості та зберігання продукції.

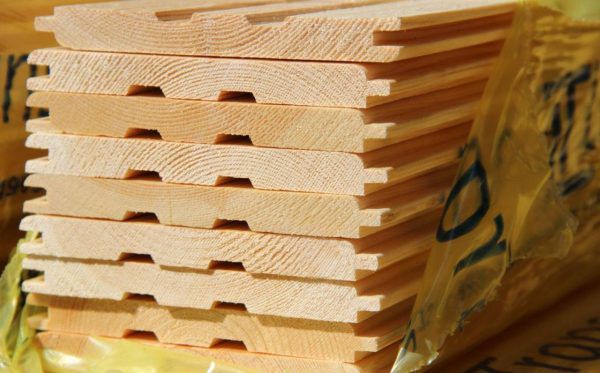

Складування прокладок

Ось і вся технологія, нічого складного немає, сучасне обладнання дозволяє максимально автоматизувати виробництво. У домашніх умовах цього досягти неможливо; вам доведеться витратити набагато більше часу на форсування.

Таблиця. Класи футеровки та їх опис.

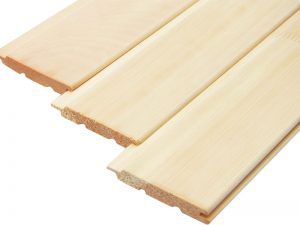

Екстра	Без тріщин, сучків та інших дефектів. Поверхня ідеально гладка і рівна.

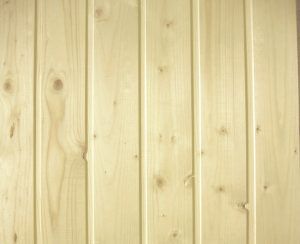

А або 1	Поверхня гладка або злегка шорстка. На 1 погонний метр припадає 1 здоровий сучок (діаметр сучка не більше 1,5 см). Можлива наявність тріщин: волосяних – не більше ½ довжини панелі, ненаскрізних – довжиною менше 9,5 см (вихід тріщин спрямований до торця панелі), що з’явилися при висиханні – не більше ширини панелі. Можуть бути смоли та смоляні кишеньки 2 шт. на 1 м п.

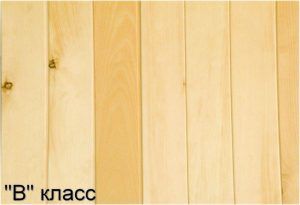

B або 2	Вузликів багато, з яких може випасти не більше 2-х. за 1 м п. Можуть бути наскрізні тріщини шириною до 1 мм і довжиною до 15-30 см, допускаються волосяні тріщини по всій довжині дошки. Допускається наявність червоточин (3 штуки на 1 кв. м) і гнилі (не більше 1/10 панелі). Вагонка класу В придатна для фарбування.

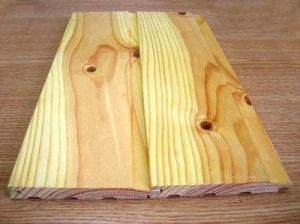

C або 3	Якість низька. Багато різних дефектів. Така підкладка підходить для оббивки технічних приміщень або чорнових робіт.

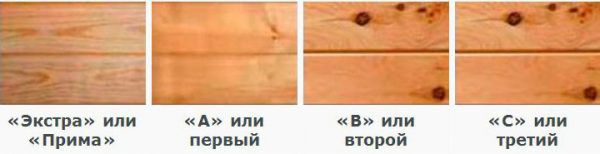

Класифікація вагонки

Ціни на вагонку

Слизова оболонка

Перелік мінімального набору інструментів та обладнання

Перш за все, у вас повинна бути спеціальна окрема кімната для роботи; деревообробні верстати створюють багато шуму і пилу. Вам доведеться дотримуватися вимог санітарних органів. Ще одна умова – електропроводка повинна витримувати додаткові навантаження, а вони, в залежності від марки машин і їх кількості, можуть значно збільшуватися.

Примітка! Своїми руками можна зробити як найпростішу, так і досить складну вагонку; ми розглянемо обидва варіанти виготовлення. Але для всіх варіантів є кілька передумов.

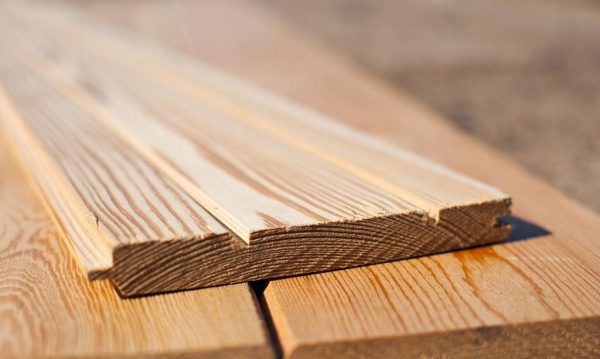

Виготовлення вагонки своїми руками

Загальні вимоги

На яких верстатах і якої б складності ви не намагалися робити футерування, необхідно дотримуватися наступних вимог.

1. Якість пиломатеріалів. Дошки повинні бути тільки обрізними, однакової товщини і ширини. Широкі площини необхідно пропускати через рубанок як мінімум з одного, а краще з обох боків. Для цих цілей краще мати вдома двосторонній рубанок, а якщо його немає, то хоча б простий фуганок.

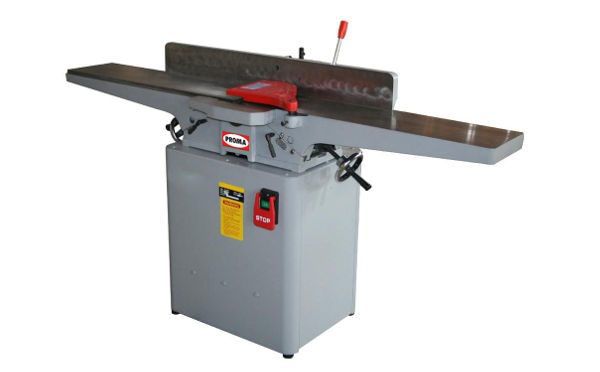

Фуганок

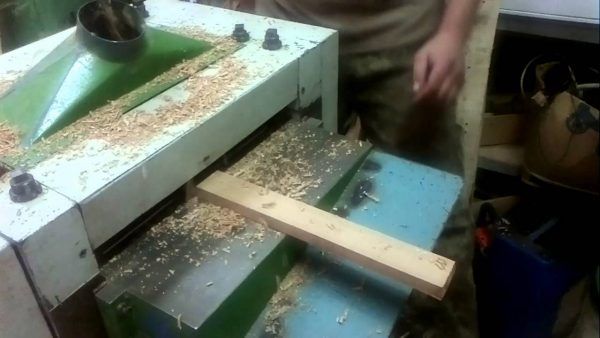

Двосторонній згущувач

Якщо таких верстатів немає, то можна працювати ручним електрорубанком. Робота ця досить важка і тривала, а якість завжди буде набагато нижче, ніж при обробці пиломатеріалів на верстатах.

Практичні поради! Настійно рекомендуємо не стругати дошки ручним електрорубанком. Набагато вигідніше відвезти пиломатеріали знайомому, у якого є двосторонній рубанок; за годину-дві роботи ви пройдете 1-2 м3 дощок – цієї кількості достатньо для обробки невеликого заміського будиночка. Планувати їх вручну доведеться не один день, і, як ми вже зазначали, якість буде поганою. Використовувати таку вагонку можна тільки для обробки допоміжних приміщень.

1. сушіння.Працювати можна тільки з пиломатеріалами, відносна вологість яких не перевищує 24%. Якщо показники вище, то сушіть дошки під навісом або в провітрюваному приміщенні. Чим більше проміжок між штабелями, тим швидше пиломатеріали позбудуться зайвої вологи. Складіть їх акуратно, не допускайте появи перекосів, правильно розташуйте розпірки, обов’язково притисніть верхній ярус тягарцем.

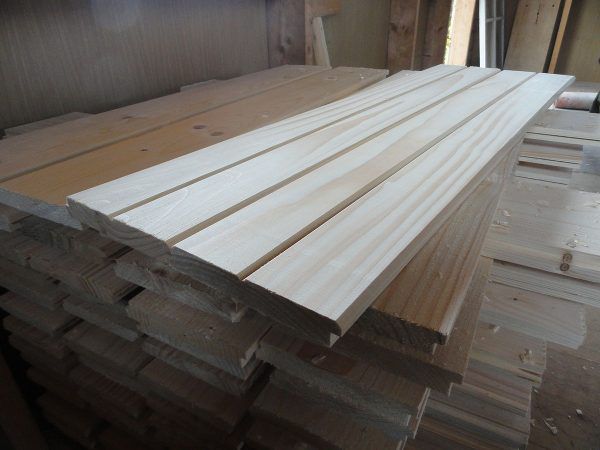

   Сушка підкладки

2. Робота.Неодмінно дотримуйтесь правил безпеки. Як показує статистика, найбільш небезпечним обладнанням вважаються деревообробні верстати. Крім того, травми дуже важкі і часто призводять до інвалідності. Це не означає, що машин потрібно боятися, але ставитися до них потрібно з повагою. Що стосується використання рукавиць, то до цього питання потрібно підходити з розумом. Рукавиці захищають руки від осколків, це правда. Але також правда, що коли рукавиця потрапляє під ріжучий елемент, кисть або рука втягується, і травми набагато небезпечніші.

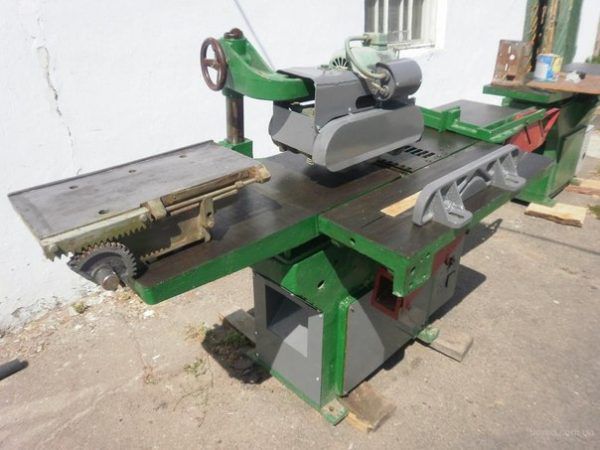

Верстат для виготовлення вагонки

Які верстати та обладнання знадобляться, щоб зробити вагонку своїми руками, ми розповімо по ходу статті. Справа в тому, що існує велика кількість технологій, враховуючи існуючі машини, неможливо все описати в одній статті. Почнемо з виготовлення найпростішої вагонки – така робота доступна більшості недосвідчених майстрів.

Ціна на модельний ряд фугувальних верстатів

Фуганок

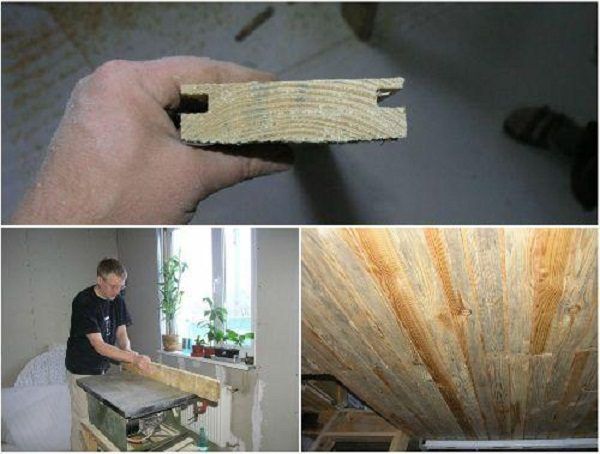

Виготовлення вагонки за допомогою циркулярної пилки

Виготовлення вагонки за допомогою циркулярної пилки

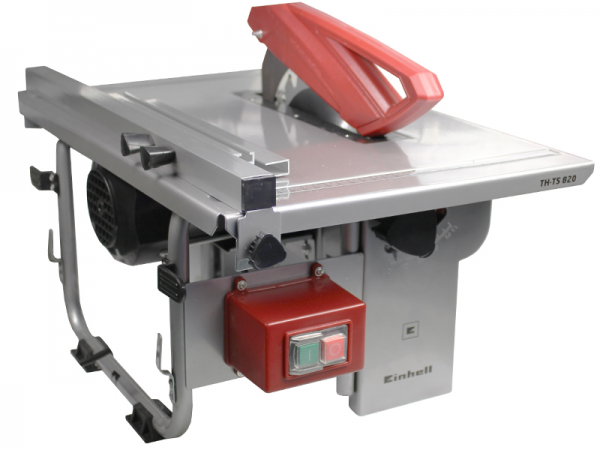

Циркулярна пила

Це найпростіший варіант циркулярної пилки; інші мають додаткові опори для кріплення інших деревообробних механізмів, що значно розширює їх можливості.

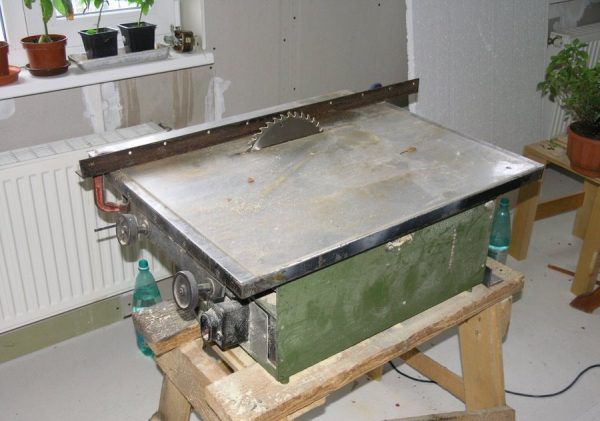

Універсальний деревообробний верстат

Крок 1.Підготувати пиломатеріали, визначитися з їх кількістю. Для роботи знадобляться обстругані з двох сторін дошки товщиною приблизно 15-20 мм і шириною до 10 см. Робити її ширше немає необхідності, це пов’язано з тим, що вагонка має найелементарніший профіль, і вона не може гарантувати відсутність короблення в процесі експлуатації. Вагонка буде стикуватися на чверть, і такий замок не може повністю виключити короблення. Чим ширше підкладка, тим більше значення викривлення; тому не рекомендується робити його розміром більше 8 см.

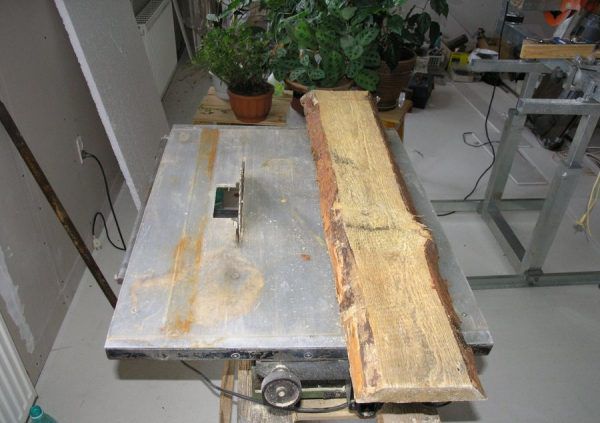

Визначення розмірів дощок

Крок 2.Звільніть робочу зону. З одного боку пилки розташовувати заготовки, з іншого – зберігати готові вироби.

важливо! Під ногами ніщо не повинно заважати, вся ваша увага буде зосереджена на працюючій пилці, дивитися на ноги немає часу – це підвищує ризик травми. Якщо дошки довші метра, то самостійно працювати не варто, це важко і дуже небезпечно. Крім того, значно зростає ризик серйозних травм і збільшується кількість відходів. Справа в тому, що ви не зможете нормально притиснути дошку до лінійки на виході з фрези; на торцях порушується лінійність фрезерування.

Крок 3.Вирівняйте всі дошки по довжині та перевірте їх поверхні. Якщо є чорні, гнилі, незакріплені сучки, викидайте пиломатеріали. Такі вузли не можна лікувати в домашніх умовах; вони точно випадуть.

При зберіганні заготовок звертайте увагу на розташування волокон, особливо ретельно стежте за розташуванням дефектів розвитку деревини. Ділянки з кучерявістю дуже важко обробляти. Розташуйте дошки таким чином, щоб місце скручування було в напрямку обертання ріжучого інструменту, інакше чистота поверхні буде незадовільною. На промислових машинах таких проблем майже не виникає; вони працюють на високих швидкостях, мають не менше чотирьох ножів на одній головці, а механічні затискачі виключають можливість коливання дошки під час обробки. Завдяки цьому ідеально зберігаються режими різання, а якість обробки складних поверхонь значно підвищується.

Розпилювання однієї сторони дошки

важливо! Ніколи не знімайте захист або розпірку з пилки. Вони потрібні не для того, щоб тирса летіла в очі, як думають недосвідчені теслі. Основне їх призначення – не дати дошці відлетіти назад, яка може пробити черевну порожнину.

На відміну від інших засобів безпеки, розклинювач забезпечує додаткову зручність під час пиляння, тому не пропустіть його використання.

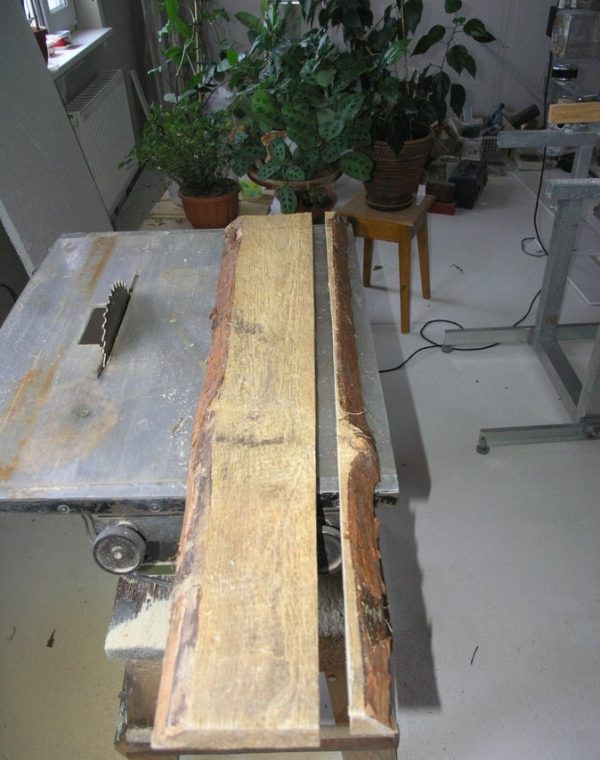

Це те, що повинно статися

Крок 4.Налаштуйте циркулярну пилку. Якщо ширина дощок не збігається, то спочатку потрібно їх вирівняти. Для цього встановіть лінійку пилки на необхідній відстані від зубців і міцно закріпіть її. Слідкуйте за тим, щоб лінійка була паралельна пилці, це дуже важливо. Заводські машини мають спеціальні позначки; для саморобних доведеться використовувати косинець. Перевірка правильності положення проводиться дослідним шляхом. Візьміть невеликий шматок дошки і розпиляйте його, перевірте ширину і паралельність лінійки. При необхідності повторіть установку.

Другу сторону підпилюємо по лінійці

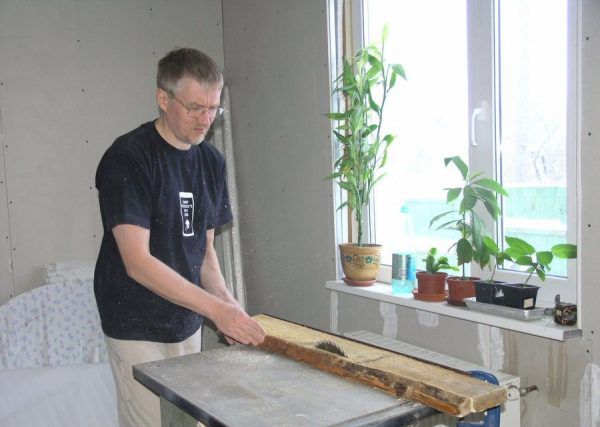

Процес подачі лінійки

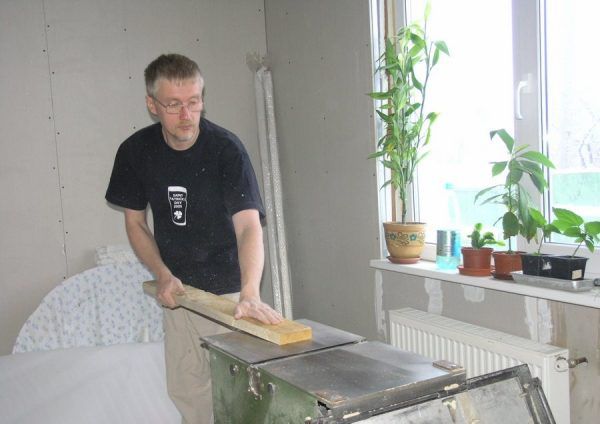

Стругання дощок

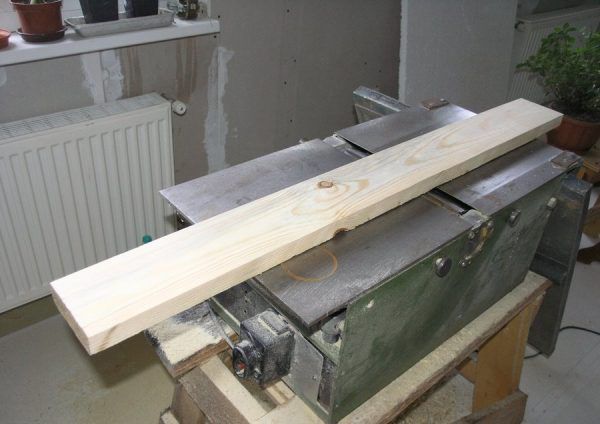

Це має виглядати так

Крок 5.Проста підкладка має чверть стику; можна зробити за допомогою звичайної циркулярної пилки.

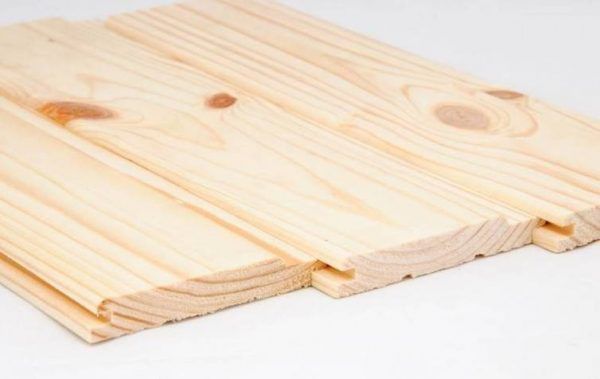

Квартальне підключення

Для цього потрібно відрегулювати висоту пилочного столу і його відстань до лінійки. Як це робиться? Для полегшення прикладу приймемо товщину дошки 20 мм. Відповідно чверть буде 10х10 мм.

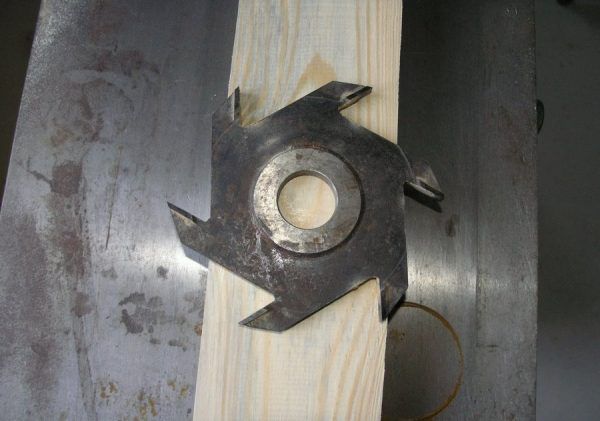

Для цього можна використовувати такий різак

1. Відпустіть лінійку та перемістіть її до пилки. Відстань між ними має бути 10 мм, уважно стежте за паралельністю площин. Прикріпіть лінійку та перевірте правильність установки. Для цього використовуйте будь-які сегменти, кілька пропустіть для перевірки.
2. Відрегулюйте положення круглого столу так, щоб зубці пили в своїй максимальній точці знаходилися на висоті 10 мм.

Після регулювання висота вашої пилки та її відстань до лінійки повинні бути 10 мм. Якщо дошки мають різні параметри, то відповідно до них необхідно відкоригувати відстані.

Крок 6.Почніть робити чверть з’єднання. Першим проходом дошку укладаємо рівно, бічну поверхню щільно притискаємо до лінійки. Після завершення дошка має надріз по всій довжині.

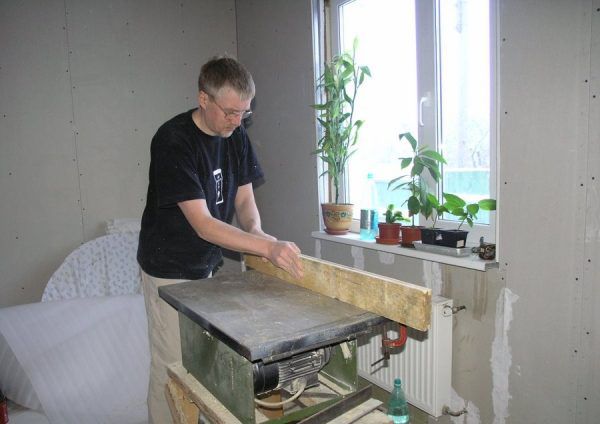

Це можна зробити за допомогою фрезера, а можна обійтися без нього. В цьому випадку візьміть невелике пилкове полотно і встановіть його під кутом. У результаті виходить так звана «п’яна пилка». Цей спосіб використовується при відсутності фрези. Це набагато складніше в налаштуванні і використовується, коли немає іншого варіанту. Кутер краще купити

важливо! Не тисніть рукою на дошки біля пилки, використовуйте дерев’яний брусок. Щоб він не зісковзував з торця дошки, виріжте поглиблення – воно повинно одночасно впиратися в дошку зверху і торцем. Ніколи не спирайтеся животом на кінець довгої дошки; тримайте його тільки руками, а тіло повинно розташовуватися збоку.

Крок 7Покладіть дошку на її край, зріз повинен бути з боку лінійки, випиляйте чверть. Відрізану смужку негайно приберіть зі столу, не засмічуйте робочу зону.

Крок 8Поверніть дошку на 180° і повторіть операцію з іншого боку. Підкладка повинна мати дзеркальне розташування чверть. Якщо з одного боку поглиблення розташоване вгорі, то з протилежного воно повинно бути внизу. Під час монтажу вагонки стики накладаються внахлест і перекривають стики.

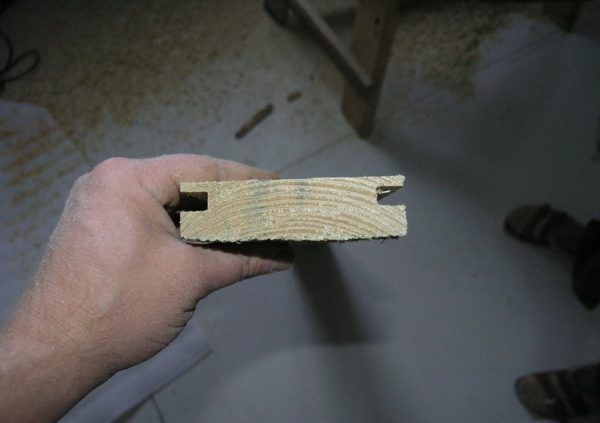

В результаті вийшла ось така підкладка

Крок 9Якщо є можливість, рекомендується відфрезерувати видимі бічні кромки ручною фрезою. Виберіть профіль фрези, який вам подобається, надійно закріпіть дошку у вертикальному положенні та зробіть прохід інструментом. Як працювати ручними фрезами, докладно описано в інструкції виробника. До речі, наявність ручного фрезера значно розширює можливості; такий інструмент рекомендується мати кожному, хто займається столярними роботами.

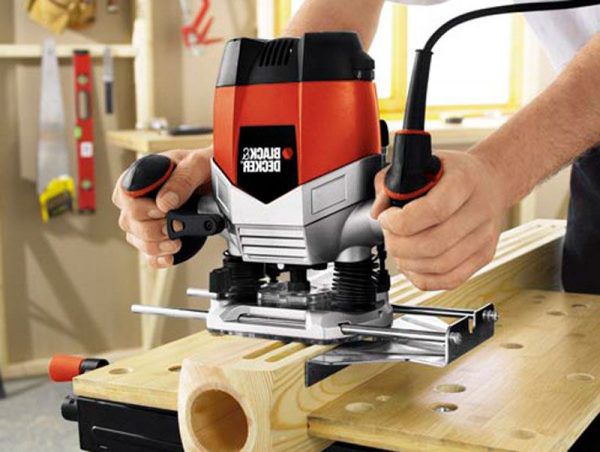

Робота ручним фрезером

Якщо ви використовуєте справні пилки з побідитовими наконечниками, а верстат досить стійкий, то при виготовленні такої простої футерування можна зовсім обійтися без рубанка і фрезера. Правильно підібрані швидкості пилки та оптимальна швидкість подачі забезпечують якісну обробку поверхні. При необхідності останню в деяких місцях можна обробити наждачним папером або шліфувальною машинкою, і зовнішні поверхні вагонки будуть цілком задовільними за якістю.

Залишається тільки взяти відходи і нарізати рейки. Крім того, ламелі не обов’язково робити такими ж довгими, як накладки. Тобто дошки самі, рейки самі. Стики ламелей ніхто не помітить. Планки потрібно нарізати тонше наших канавок. Ламелі все одно будуть ідеально входити в пази завдяки своїй природній кривизні. І, звичайно ж, планки просто розпилюються. Їх не потрібно стругати, тим більше, що це вкрай небезпечна справа. Якщо використовувати хорошу пилку, граблі будуть досить гладкими

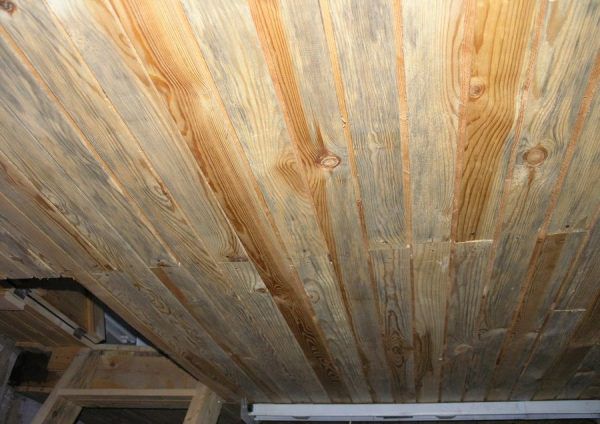

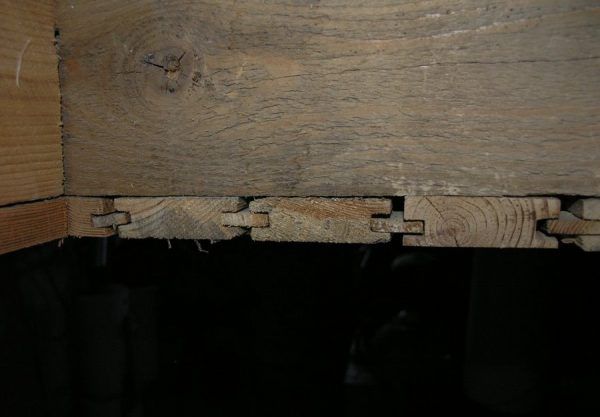

Ось так виглядає стеля льоху, оброблений такою вагонкою

Тепер розглянемо, як можна зробити євровагонку самостійно.

Ціни на популярний асортимент циркулярних пил

Циркулярна пила

Виготовлення євровагонки на фрезерному верстаті

Це більш складна робота; Вам знадобиться великий досвід роботи з деревообробними верстатами. Ми розповімо Вам про технологію, а також самостійно підберемо розміри вагонки та профілі лицьових поверхонь, враховуючи наявність інструментів та особисті переваги.

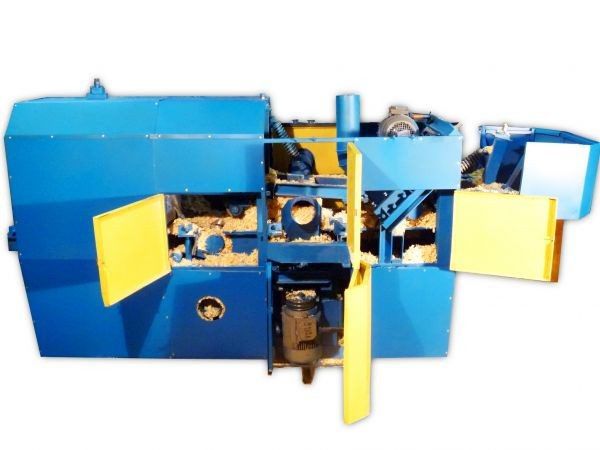

Конструкція машини досить складна. Повні інструкції повинні бути включені до такого обладнання.

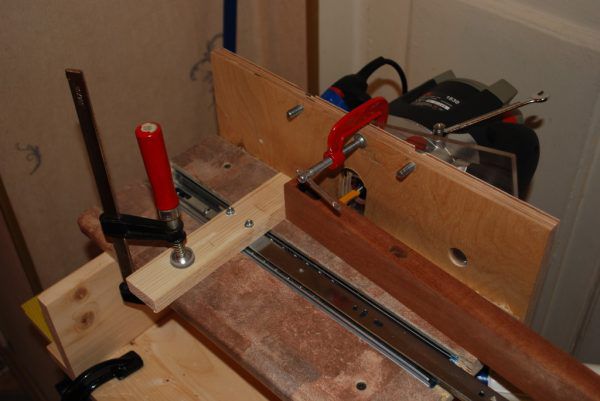

Ми бачимо приклад саморобного верстата для виготовлення вагонки, його вузлів і деталей

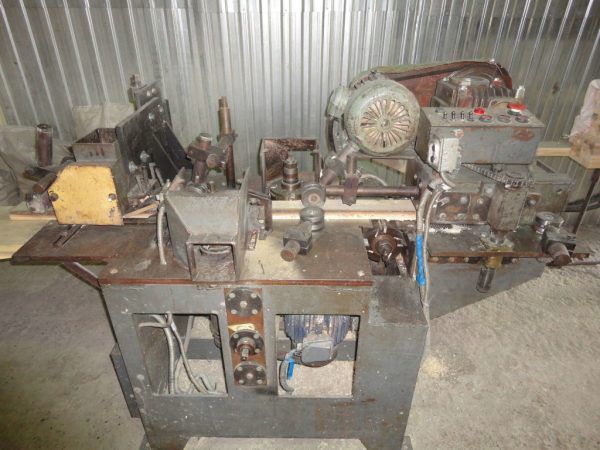

Бачимо ще один приклад саморобного верстата для виробництва вагонки в домашніх умовах

Чим євровагонка відрізняється від звичайної?

1. З’єднання шпунт глибше. Завдяки цьому виключається ризик просвічування швів при значному зменшенні ширини дощок, а також спрощується монтаж обшивки. У глибоку канавку легше вставляти фурнітуру для кріплення.
2. Зворотний бік має одну або дві прорізи – поверхні стін можуть дихати, зменшуються статичні зусилля при зміні лінійних розмірів вагонки. Саме в результаті сильних статичних сил обшивка будинку може деформуватися.

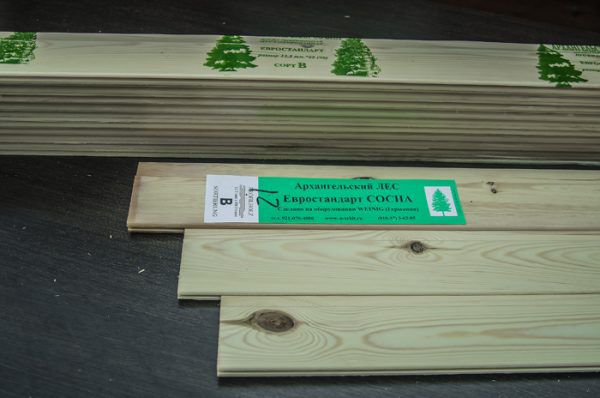

Фото – євровагонка категорії В

В якості вихідних даних приймемо, що дошки потрібних розмірів вже підготовлені, матеріал відсортований і складений в належному місці.

Крок 1.Встановіть на верстат фрезу, щоб зробити паз і бічну декоративну фаску, відрегулюйте глибину. Для цього відпустіть лінійку, приставте кінець дошки до ножа і, пересуваючи лінійку ближче або далі, знайдіть потрібне положення. Закріпіть фрезерну головку та лінійку з великою силою.

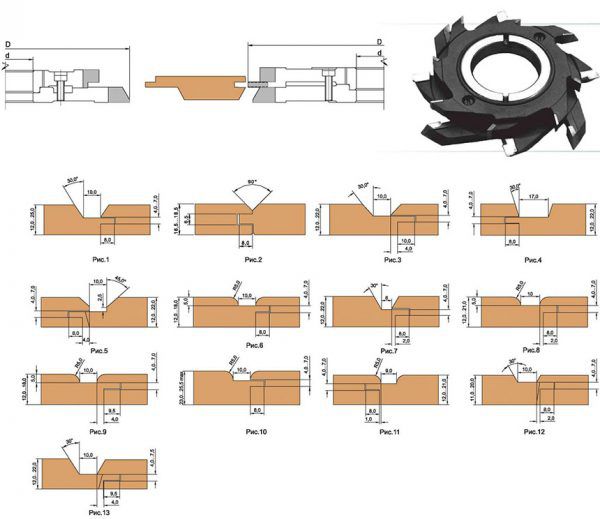

Фрези, що використовуються у виробництві пиломатеріалів

Для того щоб правильно вирівняти всі ножі на голові, потрібно намітити пробний зріз дошки. Далі знову помістіть його на куттер і, повільно обертаючи головку в протилежну сторону, перевірте, чи всі ножі працюють. Ви можете впізнати це за звуком; якщо все нормально, то кількість дрібних торкань дошки має відповідати кількості різців. Наприклад, якщо на голові чотири ножі, а ви відчули лише три дотики, то це означає, що один ніж не працює. Знайдіть який і відрегулюйте його положення. Це досить складно зробити, і знадобиться кілька спроб. Переконайтеся, що розпірні клини ножів щільно притиснуті до головки.

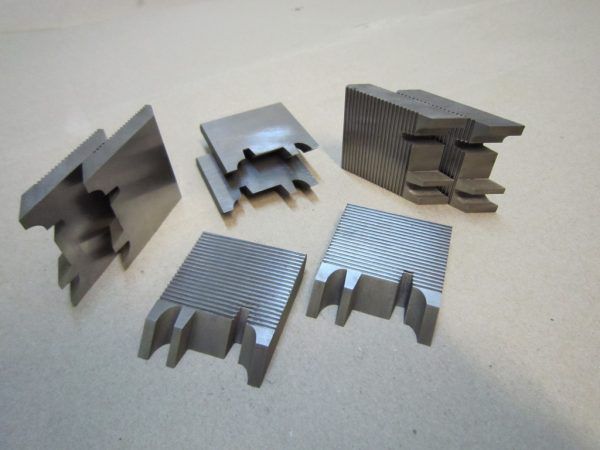

Ножі

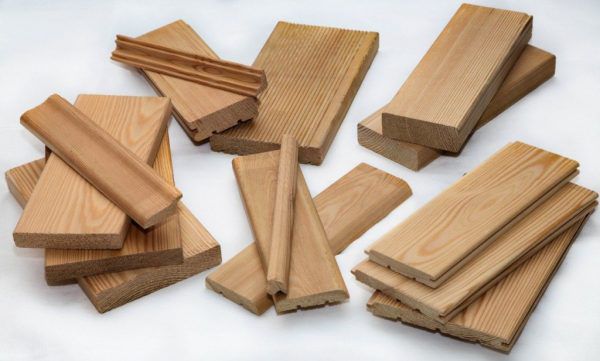

Кілька різних ножів-насадок для саморобного верстата для виготовлення вагонки дозволять створювати різноманітні вироби з дерева.

Крок 2.Закріпіть верхній і бічний затискні упори та встановіть необхідну відстань. Такі упори значно полегшують процес фрезерування, покращують якість і підвищують безпеку праці. Передайте всі дошки з одного боку.

Крок 3.Замініть фрезу на нову; в ньому слід вирізати паз і зняти декоративну фаску. Немає необхідності повторно регулювати затискачі; ширина всіх дощок однакова і не змінювалася під час першого проходу.

Крок 4.Зніміть різець для бічних поверхонь, звільніть лінійку і затискачі. Встановіть фрезу, щоб зробити виїмки з внутрішньої сторони підкладки. Розмір і кількість канавок не мають значення; виберіть їх на свій розсуд.

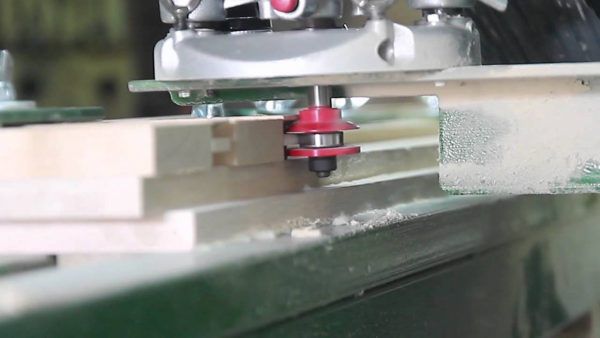

Виготовлення євровагонки на фрезерному верстаті

Практичні поради! Якщо у вас немає спеціальних ножів для вирізання канавок, не біда, ви можете використовувати ті ж, що використовувалися для вирізання канавок. Підніміть головку так, щоб ніж-паз розташувався посередині дошки. Ніж для пазів довший за ножі для фасок; відрегулюйте відстань до лінійки, щоб працювала тільки вона. Глибина канавки в цьому випадку складе приблизно 3-5 мм, чого цілком достатньо для канавки.

Ціни на популярний асортимент фрез

Фрейзер

Від чого залежить якість саморобної вагонки

Працювати з пиломатеріалами набагато складніше, ніж з металом. У природі немає двох абсолютно однакових дощок, не кажучи вже про різні властивості м’якої та твердої деревини. Метал не має сучків, не вбирає вологу, не має дефектів розвитку і т. д. І ці показники впливають на технологію обробки. Промислове обладнання дозволяє значно спростити процес за рахунок великої маси верстатів, точних регулювань, стабільної механічної подачі і сильного пресування.

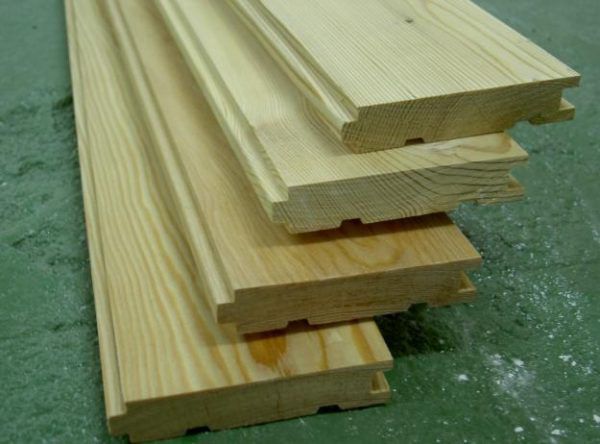

Саморобна вагонка

У домашніх умовах всі параметри різання необхідно дотримувати самостійно і швидко змінювати в залежності від характеристик дошки і можливостей верстата. Що слід мати на увазі?

1. Зверніть увагу на розташування зерна; ніколи не обробляйте пиломатеріали проти волокон.
2. Стежити за станом підшипників. Найменше биття неодмінно позначиться на шорсткості поверхонь. Як тільки виявлено, що вал машини трохи хитається, підшипник необхідно терміново міняти або, по можливості, регулювати. Десяті долі міліметра вібрації значно погіршують кінцеву якість.
3. Справність ріжучого інструменту є однією з важливих складових чистоти поверхні. Пили та фрези повинні бути гострими. Якщо ви виготовляєте фрези самостійно, то використовуйте тільки міцні марки інструментальної сталі. Геометрія всіх різців повинна бути однаковою. В іншому випадку деякі з них не будуть працювати, а це дуже небажане явище.
4. Розташуйте різці акуратно, не поспішайте. Недосвідченому майстру дуже складно встановити всі фрези відразу, не засмучуйтеся. Втратити більше часу, але досягти бажаного результату. Втрачений час з лишком окупиться в майбутньому.

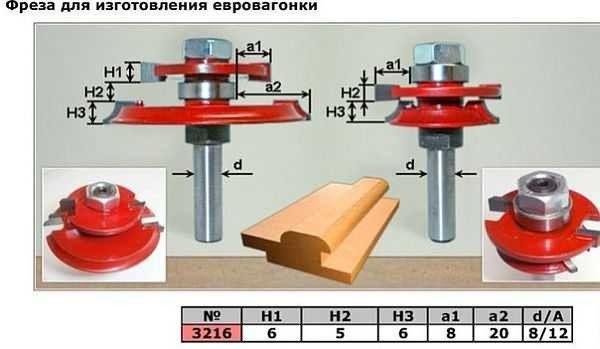

   Фрези формують шип і паз, а також визначають геометрію накладки

5. Чим більше фрез, тим краще. Якщо голова дозволяє встановити чотири, то так і робіть, не працюйте з двома. Чотири фрези трохи збільшують час установки, але тоді машина працює довше – вони менш тупляться.

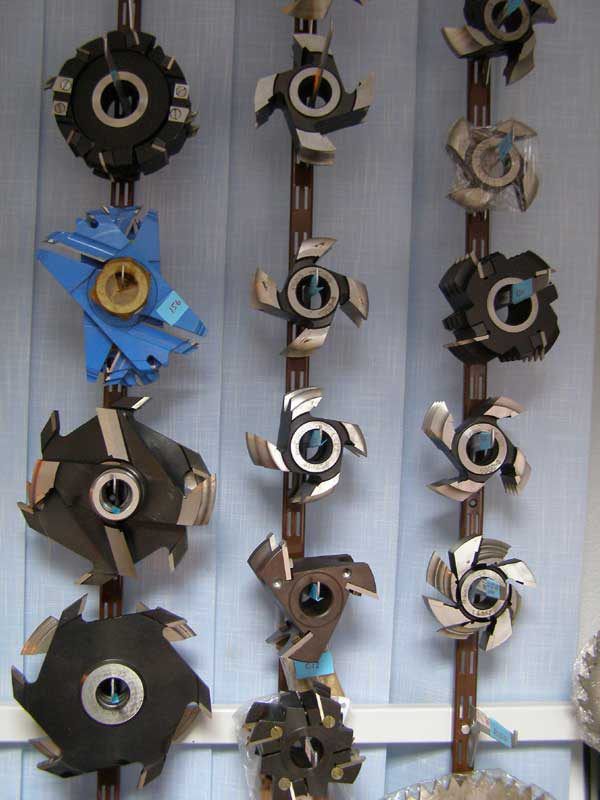

   Набір фрез

6. Завжди використовуйте однакові клини для кріплення ножів. Навіть невелика різниця в масі викликає вібрацію голови. Вібрація не тільки погіршує якість обробки, але і викликає швидкий знос підшипників і підвищує ризик отримання травм.
7. Дотримуйтесь режимів різання пиломатеріалів. Це дуже важлива умова. Режими різання включають кількість обертів вала, кількість площин різання, швидкість подачі та кут заточування. На цю тему можна говорити дуже довго; режими різання мають величезну кількість опцій. Початківцям майстрам необхідно хоч трохи ознайомитися з теорією, а в подальшому все залежить від уміння вчитися практично і бажання працювати з деревообробними верстатами.
8. Перед подачею дошки в верстат огляньте її, виберіть оптимальний напрямок різання, враховуючи особливості поверхонь, наявність і вид сучків та інших дефектів.
9. Готову вагонку укладайте рівними стопками, не ставте вертикально, не розкидайте по майстерні. Чистота і порядок – свідчення професіоналізму майстра.

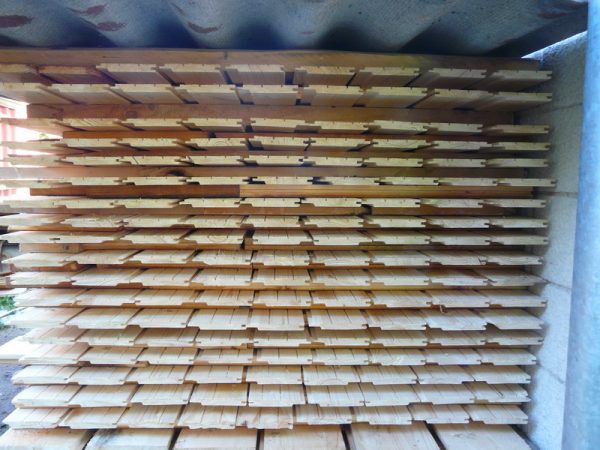

   Підкладка складається рівними стопками

10. Якщо у вас мало досвіду, то введення/виведення дошки може бути несправним через незначну зміну напрямку руху і непаралельності з лінійкою. Враховуйте це при визначенні довжини підкладки; зробити запас в довжині.

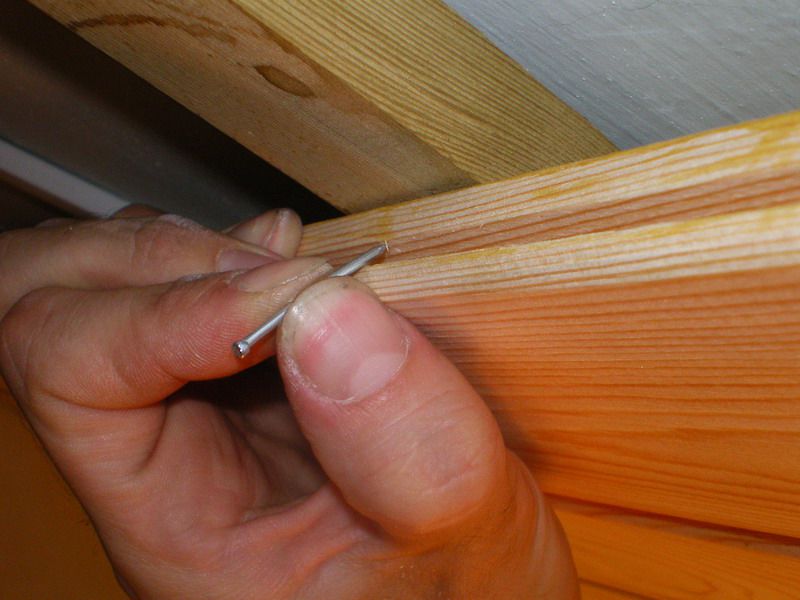

Цвяхи для вагонки

Кріпильні елементи повинні надійно утримувати підкладку і при цьому бути абсолютно непомітними. Для кріплення панелей до обшивки використовуються саморізи, хомути, шурупи, але найбільш практичний варіант –нігті. Але цвяхи для вагонки не звичайні, а фінішні, що відрізняються формою головки і деякими характеристиками.

При дотриманні вищевказаних рекомендацій немає необхідності використовувати наждачний папір для остаточного підгонки поверхонь. Пам’ятайте, що тільки любителі роблять вагонку так, що її потім доводиться довго і нудно шліфувати вручну.
