Сендвіч панелі як практичне рішення для теплого будинку

Каркасне будівництво користується великою популярністю у світі незалежно від кліматичних умов. Технологія набула широкого поширення, зокрема, завдяки тому, що, маючисендвіч панелей, всього за одне літо можна побудувати тепле житло. Каркасні будинки особливо популярні в таких країнах, як США і Японія. Технологія витримала випробування часом і використовується на Скандинавському півострові вже п’ять століть.

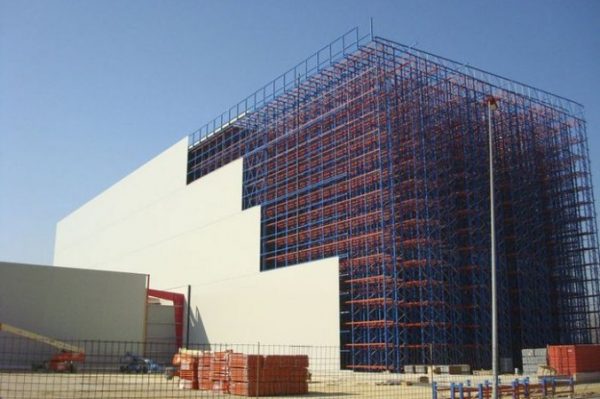

Сендвіч панелі завойовують будівельний ринок

Що таке сендвіч панелі?

одним словом”бутерброд«англійською мовою називають сендвіч, який складається з кількох шарів, з хлібом зверху і знизу. У будівництві це матеріал особливої ​​конструкції, який використовується для отримання різних елементів конструкції. У літературі зустрічається і термін SIP-панелі – від англійської абревіатуриSIP (Структурна ізольована панель). Основою, або каркасом, є утеплювач, який з двох сторін покритий листами жорсткого матеріалу.

Сендвіч-панелі мають такі переваги перед конкурентами:

• порівняно невелика вага, завдяки чому знижується навантаження на фундамент;
• високий рівень теплоізоляції – теплозбереження в 10 разів краще, ніж у цегли, і в 3 рази вище, ніж у дерева;
• захист приміщення від зовнішнього шуму;
• не дають усадки, тому обробку можна починати відразу після завершення будівництва;
• менше споживання енергії взимку;
• легкість демонтажу окремих плит і можливість їх заміни або перенесення в інше місце;
• вогнестійкість, оскільки в сучасних панелях часто використовуються вогнетривкі матеріали, які уповільнюють поширення вогню, що дозволяє полегшити евакуацію мешканців.

Для опалення будівлі з сендвіч-панелей потрібно менше теплової енергії

Але є у матеріалу і недоліки:

• Сендвіч-панелі не можуть зрівнятися по міцності з бетоном і цегляною кладкою, тому вони псуються від сильного удару;
• дешеві матеріали можуть містити токсичні та канцерогенні речовини, які становлять небезпеку для здоров’я;
• при будівництві будівель необхідна правильна герметизація, за якою необхідно стежити в процесі експлуатації: інакше стіни будуть промерзати;
• панелі не завжди дозволяють побудувати складні архітектурні форми;
• в приміщенні виникає парниковий ефект, тому потрібна примусова або природна вентиляція;
• на стінах не повинно бути важких полиць або інших подібних підвісних елементів;
• такі будівлі мають лише кілька поверхів; один з найвищих будинків з СИП-панелей – шість поверхів в Японії.

Будинки з СІП-панелей завжди малоповерхові

Сфера застосування SIP досить широка. Використовується в поєднанні з іншими матеріалами – наприклад, для надбудови існуючих будівель, а також для будівництва гаражів, складів, торгово-офісних центрів і т.д.

Матеріали СІП панелей

Зовнішній шар СІП панелей представлений такими матеріалами:

• орієнтовано-стружкові плити, або OSB;
• ДВП, або ДВП;
• кам’яні панелі;
• дерев’яні дошки.

Товщина однієї плити –9–12 мм.

В якості утеплювача використовують:

• пінополістирол;
• пінополіуретан;
• мінеральна вата.

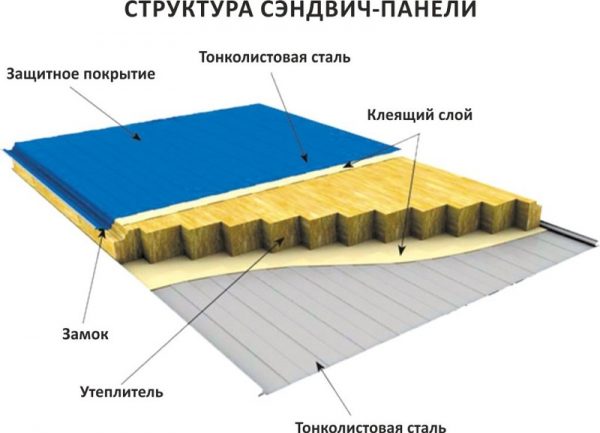

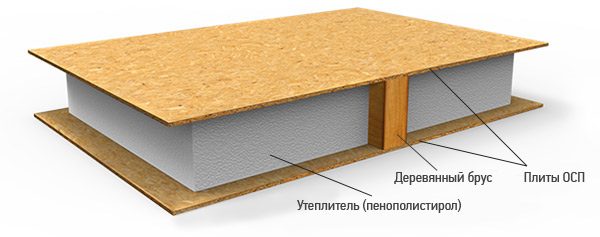

пристрій SIP

Таблиця 1. Теплопровідність в залежності від виду наповнювача

Пінополіуретан	0,028
Пінополістирол	0,037…0,04
Мінеральна вата	0,047…0,07

Чим суворіше клімат, тим нижче повинен бути матеріал.

Увага!Вибираючи будівельний матеріал, потрібно звернути увагу на якість – він не повинен бути токсичним і горючим. Так, у розвинених країнах (Японія, країни ЄС, США) використовуються сляби з рівнем виділення формальдегіду не нижче 1 класу.

У будівництві затребувані кілька видів сендвіч-панелей:

• OSB, пінополістирол – володіє максимальною міцністю і популярний в будівництві.
• OSB і пінополіуретан використовуються в промисловому виробництві, в Європі і США – в житловому. У Росії панелі такої конструкції зустрічаються рідше.
• OSB і мінеральна вата – ці вироби популярні в основному в Росії. Використання даного виду утеплювача робить СІП доступним для широкого кола споживачів. При цьому страждає і якість, оскільки мінеральна вата з часом сідає.
• Ще одна російська розробка – ДВП і пінополістирол. Недоліком такого панно є його ширина всього 60 см. Тому для будівництва потрібно більше плит, що збільшує кількість швів. Крім того, ДВП досить важка.
• Скломагнезит і пінополістирол – інноваційні матеріали в каркасному будівництві, які ще називають кам’яними СІП панелями. Ця продукція вважається найбільш безпечною для здоров’я та навколишнього середовища. Такі панелі підходять для зведення зовнішніх і внутрішніх стін, особливо в басейнах, лазнях, а також біля камінів.

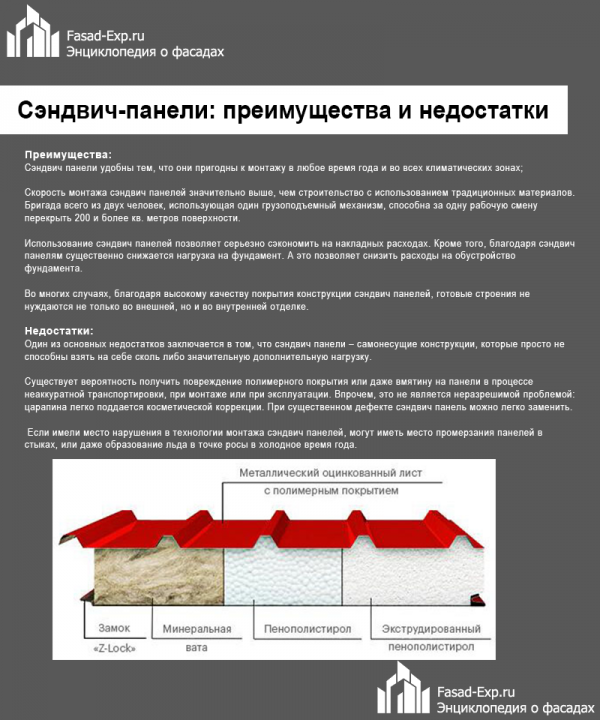

Сендвіч панелі: переваги і недоліки

Існують і інші типи СІП панелей, але за технічними характеристиками вони поступаються перерахованим виробам. Наприклад, для внутрішніх перегородок випускають гіпсокартон з утеплювачем. Виготовлені зі сталі або ДВП використовуються в основному для будівництва майстерень і комерційних будівель.

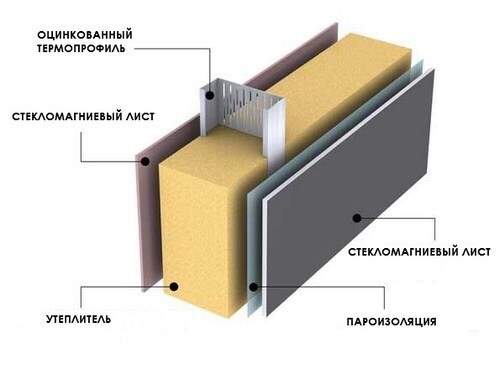

Панель SML зі скломагнезиту

Увага!За словами експертів, панелі з базальтовими добавками гірше зберігають тепло, ніж однорідні матеріали.

Крім сучасних матеріалів, в якості наповнювачів використовують очерет і тирсу. Вони хоч і екологічно чисті, але за своїми експлуатаційними характеристиками поступаються синтетичним аналогам.

Найпопулярнішими при будівництві будинків є СІП-панелі з зовнішнім шаром OSB-3 товщиною 12 см. Вони призначені для несучих конструкцій і стійкі до експлуатації в умовах підвищеної вологості.

Таблиця 2. Основні розміри сендвіч панелей

Ширина	62,5–125,0
Довжина	250,0–280,0
Товщина	11,0, 12,0, 17,0, 20,0, 22,0, 27,0

Ціни на сендвіч панелі

Сендвіч панелі

Інші види сендвіч панелей

Будматеріал став настільки популярним, що тепер його випускають не тільки для стін і стелі, але і для інших елементів конструкції будівлі.

Покрівельні сендвіч-панелі

СІП-панелі почали використовувати для будівництва даху. Матеріал набув популярності в цій сфері, оскільки є готовим покрівельним пиром. Якщо використовувати таку конструкцію, то навіть додаткове утеплення не потрібно. Під таким дахом можна побудувати досить теплу мансарду.

Каркас покрівельних сендвіч-панелей виготовляється з тонколистової сталі. Листи оцинковані та покриті полімерними матеріалами, які не тільки надають естетичного вигляду, але й захищають метал від вологи та інших несприятливих умов, що викликають корозію. В якості утеплювача використовується як пінополістирол, так і мінеральна вата. Покрівля з СИП панелей витримує снігові шапки і сильний вітер.

Окремі елементи покрівлі скріплюються між собою замкамиДАХ-ЗАМОК. Вони забезпечують щільне з’єднання і запобігають протікання в місцях з’єднання.

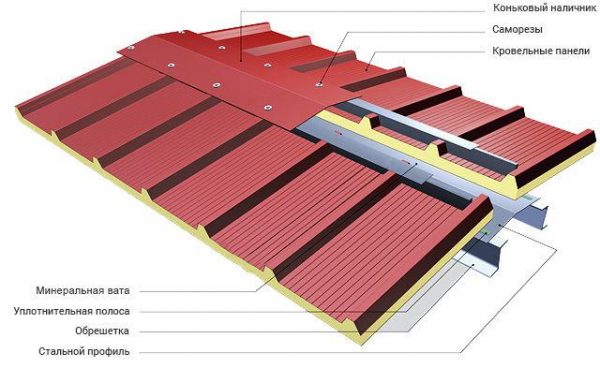

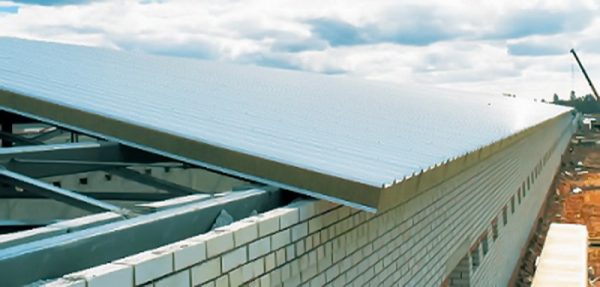

Покрівельні сендвіч панелі

СИП панелі для покрівлі набирають популярність з наступних причин:

• привабливий зовнішній вигляд;
• довгий термін служби;
• стійкість до зовнішніх впливів, викликаних кліматичними умовами;
• хороший захист від шуму;
• низька теплопровідність.

Таблиця 3. Характеристики та розміри

Кількість шарів	3
Ширина	1000 мм
Товщина	40–160 мм
Висота ребер жорсткості	40 мм
Загальна вага панелі	До 40 кг/м2

важливо!Ухил даху, де планується зведення такого даху, повинен бути не менше 5-7°.

Використання сендвіч панелей

Сендвіч панелі для віконних укосів

СІП-панелі все частіше використовуються для монтажу віконних укосів. Вони мають наступний дизайн:

• зовнішня декоративна панель;
• шар полістиролу в якості утеплювача;
• дерев’яна напрямна;
• F і U-подібний профіль.

На внутрішній край віконного укосу кріпиться F-подібний профіль – він закриває торець конструкції. З цієї причини немає необхідності переклеювати шпалери після монтажу. Під цим профілем знаходиться рейка, яка примикає до П-подібного профілю. На нього спирається конструкція.

В цьому випадку металопластикове вікно забезпечує максимальний захист від вуличного шуму і протягів. При використанні такої обробки склопакет може прослужити 20-30 років без капітального ремонту.

Будівельники відзначають наступні переваги матеріалу:

• вага до 1,7 кг/м2, а для гіпсокартонного листа (12,5 мм) – до 10 кг/м2;
• теплоізоляція мінімум на 20% вище, ніж у гіпсокартону.

З таким матеріалом легше працювати, тому що він не розсипається і не утворює багато будівельного сміття. Лицьова сторона панелі зазвичай покрита матеріалом, який можна мити, але без абразивних чистячих засобів.

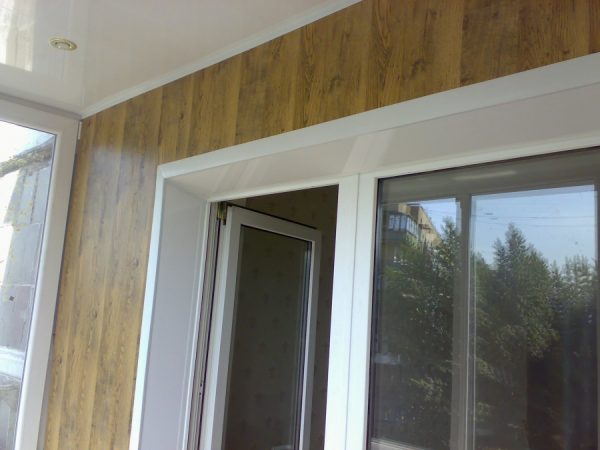

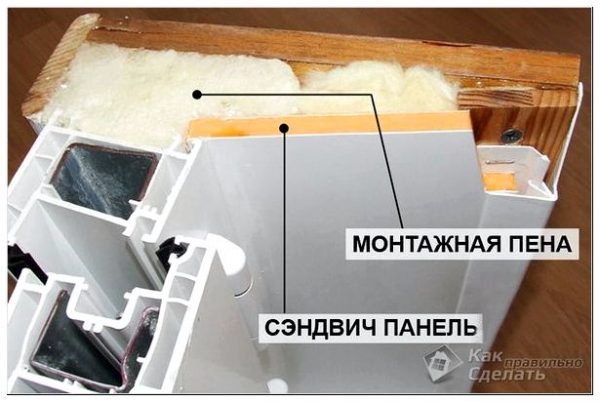

СІП панель для укосу

Але використання цього матеріалу на схилах має і ряд недоліків. Так, якщо сторона сонячна, а покриття неякісне, не можна виключати ймовірність деформації верхнього покриття. Білий пластик під впливом сонячних променів з часом жовтіє, що погіршує зовнішній вигляд вікна.

Монтаж укосів – покрокова інструкція

Монтаж конструкції проводиться в такій послідовності:

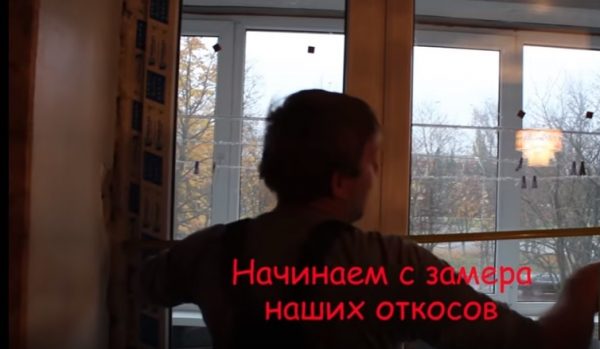

Крок 1.Зніміть заміри вікна по контуру.

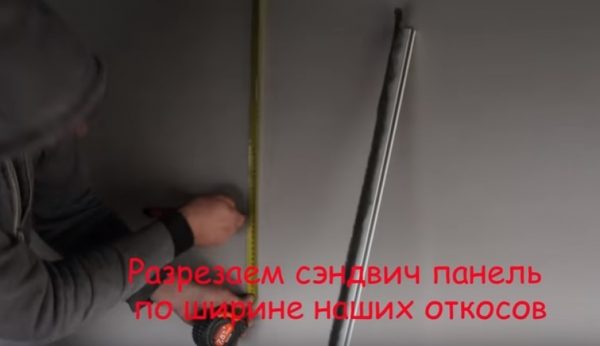

Крок 2.Виріжте з сендвіч-панелей шматки потрібного розміру.

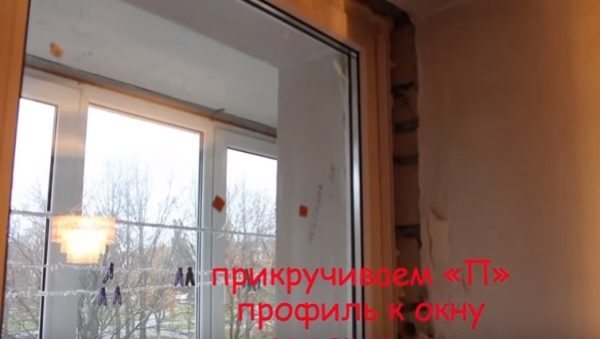

Крок 3.По краю віконної рами кріпиться П-подібний профіль.

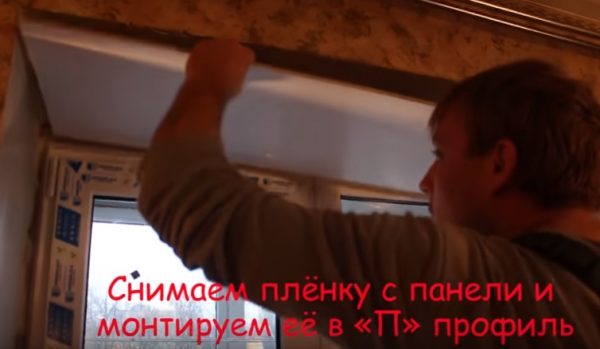

Крок 4.Встановити сендвіч панель.

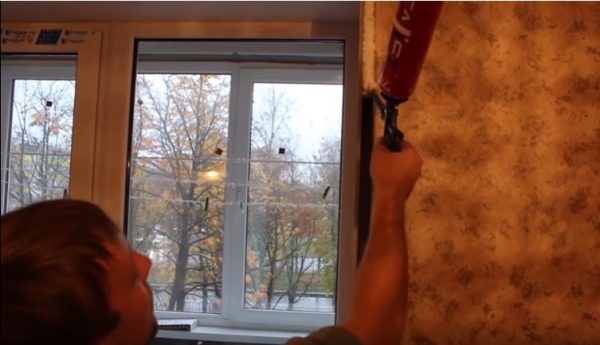

Крок 5.Залийте піну в щілину між стіною і панеллю.

Ціни на поліуретановий герметик

Поліуретановий герметик

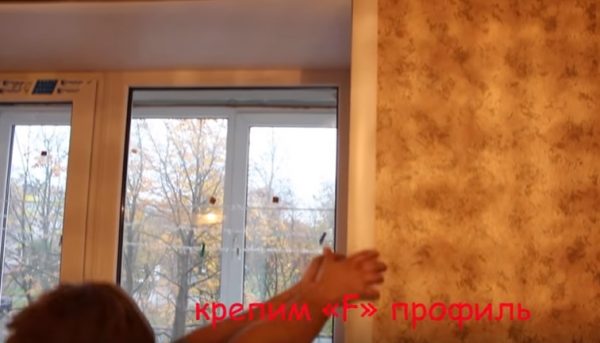

Крок 6.По краях вікна встановлюється F-подібний профіль.

Підготовка панелей до роботи

Купуючи нову СІП панель, необхідно вимагати у продавця сертифікат відповідності. Якщо у нього його немає, краще пошукати відповідний товар в іншому місці.

Перед монтажем підготуйте схему розкладки для обраного типу матеріалу. Особлива увага приділяється розташуванню замків.

Укіс сендвіч-панелі

Панелі перевіряються, щоб вчасно виявити пошкодження та корозію. Якщо такі місця є, то матеріал переробляють або замінюють іншою панеллю. Листи, на яких відшаровуються відколи або помічені нещільності, для роботи непридатні. З елементами з’єднання працюють акуратно, щоб потім не відбулася розгерметизація з’єднань.

Так як панелі випускаються однакових розмірів, їх доведеться розрізати. Для цього використовуються тільки холодні методи: високі температури можуть пошкодити теплоізоляційний матеріал або наповнювач, і термін служби конструкції скорочується. Внутрішня і зовнішня панелі ріжуться не одночасно, а по черзі.

Залежно від матеріалу виготовлення використовуються наступні інструменти:

• полімер (пластизоль, пурал і ін.) – лобзик, будівельний ніж;
• OSB, гіпсокартон, метал – стрічкова або циркулярна пила;
• метал – прес-гільйотина.

Щоб забезпечити рівний зріз, панель фіксується, а лист чітко розмічується. Лицьовий шар завжди зрізається першим.

Увага!Не рекомендується використовувати шліфувальні машини та інші інструменти з високою швидкістю різання. Вони можуть викликати пожежу ізоляції та пошкодити цілісність захисного покриття.

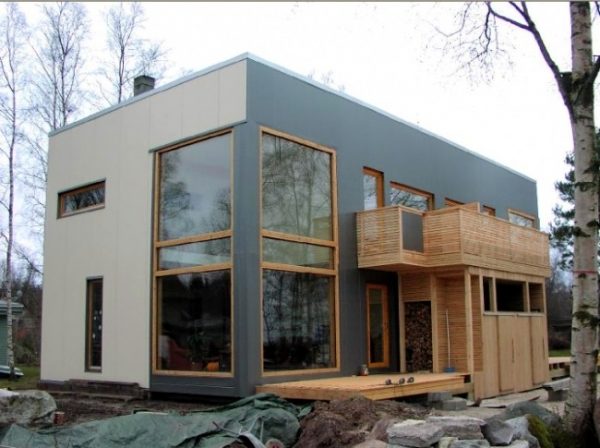

Будинок з сендвіч панелей

Будівництво будинку з сендвіч-панелей часто під силу самим майбутнім мешканцям, якщо вони володіють хоча б початковими будівельними навичками.

Процес складається з наступних етапів:

• Будівництво фундаменту. Відповідний варіант вибирається в залежності від рельєфу місцевості і характеру грунту. Одним з найпопулярніших варіантів є фундамент на гвинтових палях. Його перевагами є можливість зведення основи будівлі за 1-2 дні і доступна вартість матеріалів і праці.
• Гідроізоляція дерев’яних частин за допомогою руберойду або інших подібних матеріалів.
• Монтаж нижньої обв’язувальної балки, на яку укладається підлога. При будівництві на гвинтовому фундаменті дерев’яні бруси кладуть на вершини паль.
• Укладання підлоги. Лицьова сторона СІП обробляється бітумною мастикою. Листи СІП розкладають по периметру майбутньої будівлі.

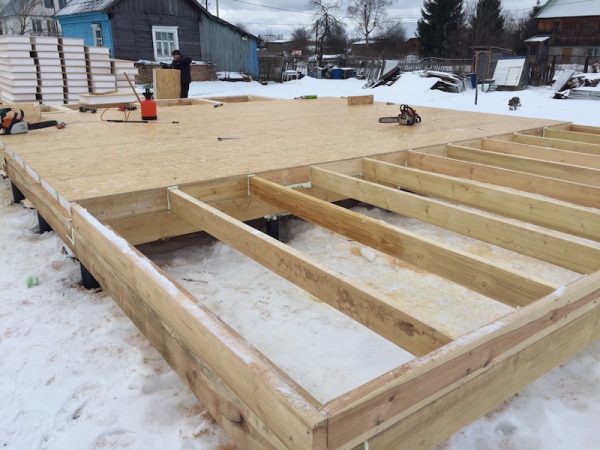

Укладання підлоги з СІП панелей

• Монтаж зовнішніх стін першого поверху. Спочатку укладіть нижню обшивку. Потім з сендвіч-листів і дерев’яного каркаса збираються самі стіни. Після монтажу зовнішніх стін роблять внутрішні перекриття. На завершальному етапі першого етапу укладають верхню обшивку.
• СІП-листи міжповерхових перекриттів встановлюються поверх стін першого поверху так само, як робили підлогу першого поверху.
• Стіни для наступного рівня будуються так само, як і для попереднього. Якщо площа приміщень велика, міжповерхові перекриття зміцнюють брусом, бажано з маркуванням ЛВЛ.
• Покрівля виконана з СІП панелей.
• Встановити вікна та двері.

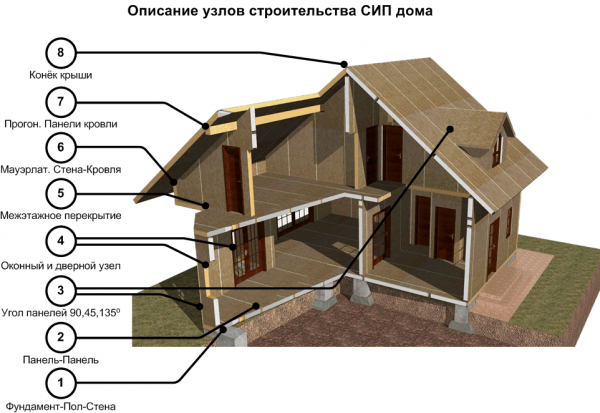

Елементи каркасного будинку

Увага! Панелі встановлюються з кута каркаса. Оскільки перший лист є орієнтиром для всіх інших, його акуратно підкладають під рівень.

Так як сендвіч-панелі мають гладку рівну поверхню, обробка будинку обходиться дешевше і займає менше часу. Отже, всередині досить обклеїти стіни шпалерами.

Відео – Як вибрати СІП для дачі

Гараж з сендвіч панелей

Ще одна споруда, яку можна побудувати з сендвіч-панелей – це гараж.

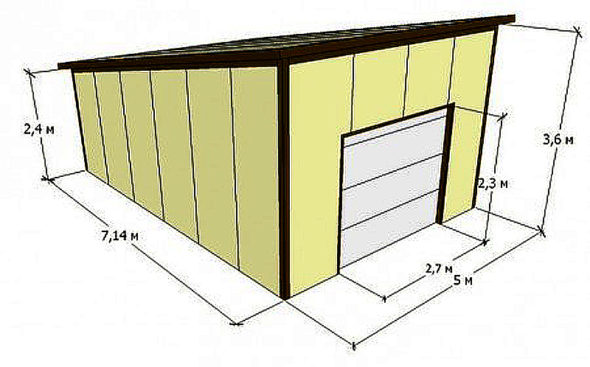

Приблизний креслення гаража

Для будівництва кімнати також достатньо гвинтового фундаменту. Але в цьому варіанті неможливо спорудити оглядову яму. Якщо є необхідність, то фундамент повинен бути стрічковим.

Етапи будівництва гаража:

1. Будують фундамент за обраною технологією. Підлога забетонована.
2. Бетонні елементи покривають гідроізоляційними матеріалами – наприклад, двома шарами руберойду.
3. Роблять каркас гаража з металу або дерева, встановлюючи з кутів, перевіряючи на міцність.
4. Дерево обробляють протигрибковими засобами та антисептиками.
5. Встановіть вертикальні стінові панелі за допомогою саморізів для кріплення їх на відстані не менше 5 см від краю, а при необхідності металевих пластин.
6. Для гідроізоляції швів наноситься герметик.
7. Шви між панелями утеплюють і утеплюють – встановлюють цокольну перешивку і перешивку.
8. Встановлені двері.

Установка перепрошивки і перепрошивки

Подібним чином будуються ангари і склади.

Для будівництва таких приміщень також використовуються СІП-панелі б/в, якщо збережені їх експлуатаційні характеристики.

Відео – Будівництво гаража своїми руками з сендвіч панелей

Самостійне виготовлення СИП панелей

Оскільки матеріал дуже популярний, знайшлися умільці, які навчилися виготовляти його «кустарними методами» в домашніх умовах. З одного боку, конструкція досить проста. З іншого боку, є багато тонкощів, про які новачки не знають.

Для виготовлення панно знадобиться:

• листи оболонки (фанера, металеві профілі та ін.);
• ізоляція;
• клей.

Існує два види клею – однокомпонентний і двокомпонентний. Однокомпонентні клейові суміші тверднуть при контакті з повітрям. Двокомпонентні аналоги складаються з поліольного компонента і ізоціанатного активатора і тверднуть при хімічній реакції цих речовин один з одним.

Увага! Для домашнього виготовлення рекомендується використовувати однокомпонентні клеї. Фахівці стверджують, що двокомпонентні клеї ефективні лише на повністю автоматизованому виробництві.

До клею пред’являються такі вимоги:

• довговічність (заводські SIP плити зберігають свої властивості 50 і більше років);
• відсутність токсичних компонентів, що завдають шкоди здоров’ю або навколишньому середовищу;
• вологостійкість;
• збереження властивостей в широкому діапазоні температур від -40 до 50 °C.

Технологічний процес виглядає так:

1. Перший лист укладається на підлогу або іншу рівну поверхню.
2. Нанесіть тонкий поліуретановий клей. Для цього використовують спеціальний розпилювач або зубчастий шпатель.
3. Встановити ізоляцію.
4. Другий лист змащуємо клеєм.
5. Промазаною стороною другий лист укладається на утеплювач.
6. Залиште панель під обважнювачем на 2-4 години до повного застигання клею.

Ціни на теплоізоляційні матеріали

Теплоізоляційні матеріали

Поліуретановий клей наноситься дуже швидко, так як швидко висихає, після чого його неможливо розчинити ніякими продуктами. Він розм’якшується лише під впливом температури 300–500 °C, але в домашніх умовах до такої міри нагріти заготовку неможливо. Щоб забезпечити необхідну швидкість роботи, знадобиться помічник.

Увага! Час затвердіння клею збільшується, якщо панелі збираються в сухому та прохолодному приміщенні.

Як говорилося, на останньому етапі саморобний СІП відправляється під тиском. Тиск по всій поверхні має бути близько 300 г/м2. Для цього використовують прес, зазвичай ручний, укладаючи готові панелі одну на іншу. Якщо такого механізму немає, вдаються до вакуумного насоса:

1. Тільки виготовлені панелі покриваються тентовим матеріалом для створення герметичної упаковки.
2. Повітря відкачується з «пакета» за допомогою вакуумного насоса.
3. Залишити під наметом на 40 хвилин, не більше.
4. Зніміть покриття та дайте панелям відпочити 24 години.

Замок між панелями виконується за допомогою брусів. Для цього з одного боку укладається блок по довжині панелі, а з іншого боку вирізається утеплювач на глибину, відповідну входу блоку.

Фільончастий замок

СІП панелі– зручний, сучасний будівельний матеріал. При правильному поводженні з нього можна побудувати енергоефективне та довговічне житло, до того ж за помірну ціну.
