Технологія мокрого фасаду з розбором практичних нюансів

Використання інноваційної технології облаштування «мокрого фасаду» дозволяє підвищити теплоізоляційні властивості цегляного будинку більш ніж на 30%. Сам термін «мокрий фасад» означає, що роботи з утеплення будівлі проводяться з використанням розчинів і сумішей, в приготуванні яких бере участь рідка речовина.

«Мокрий фасад»: особливості

Облаштування фасаду здійснюється в кілька етапів – зокрема, це:

• виконання підготовчих робіт;
• установка базового профілю;
• монтаж теплоізоляційного шару;
• улаштування армуючого шару;
• етап декоративної обробки.

В результаті такої роботи будівля отримує поліпшені експлуатаційні характеристики, а його поверхня набуває красивий декоративний вигляд. Таким чином, вирішується не тільки проблема утеплення стінових конструкцій, але і створюється оригінальний дизайн фасаду.

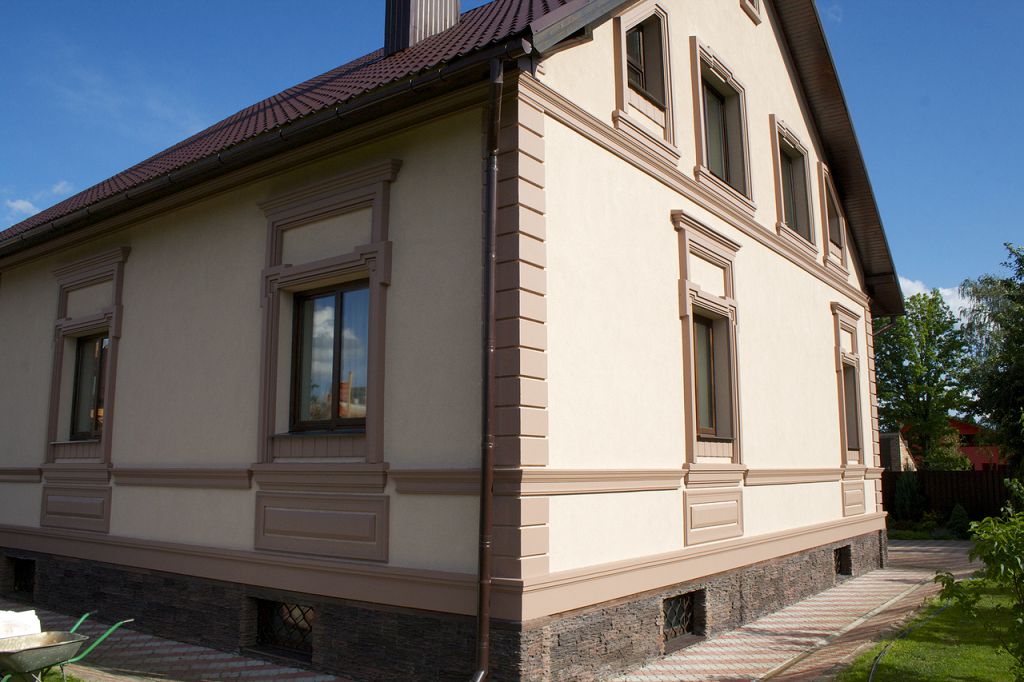

Будинок з «мокрим фасадом»

Система утеплення фасадів цим методом була винайдена в Німеччині в 1950 році і отримала назву «легкий мокрий метод». Через двадцять років він поширився по всьому світу. Протягом багатьох років, постійно вдосконалюючи технології та використовуючи передові матеріали, інженерам вдалося успішно вирішити проблеми енергозбереження в будівлях і спорудах.

Необхідні умови для монтажу «мокрого фасаду»

«Мокрий фасад» встановлюється тільки після:

• завершено монтаж даху;
• проведені гідроізоляційні заходи для захисту фундаменту;
• встановлено віконні та дверні системи;
• виконано монтаж і підключення інженерних мереж;
• виконано роботи з внутрішнього оздоблення приміщень;
• будівля висохла.

Слід пам’ятати, що даний вид робіт проводиться після завершення всіх усадочних процесів будівлі.

Переваги «мокрого фасаду»

Як правило, фасадні роботи проводять пізньою весною або ранньою осінню при стабільній плюсовій температурі в діапазоні від +5 до +30 градусів Цельсія. В особливих випадках утеплення можна проводити при більш низьких температурах. Для цього будівлю накривають спеціальною плівкою і за допомогою теплових гармат у робочій зоні створюють температуру близько +15 градусів. Також в процесі робіт необхідно захистити фасад від опадів.

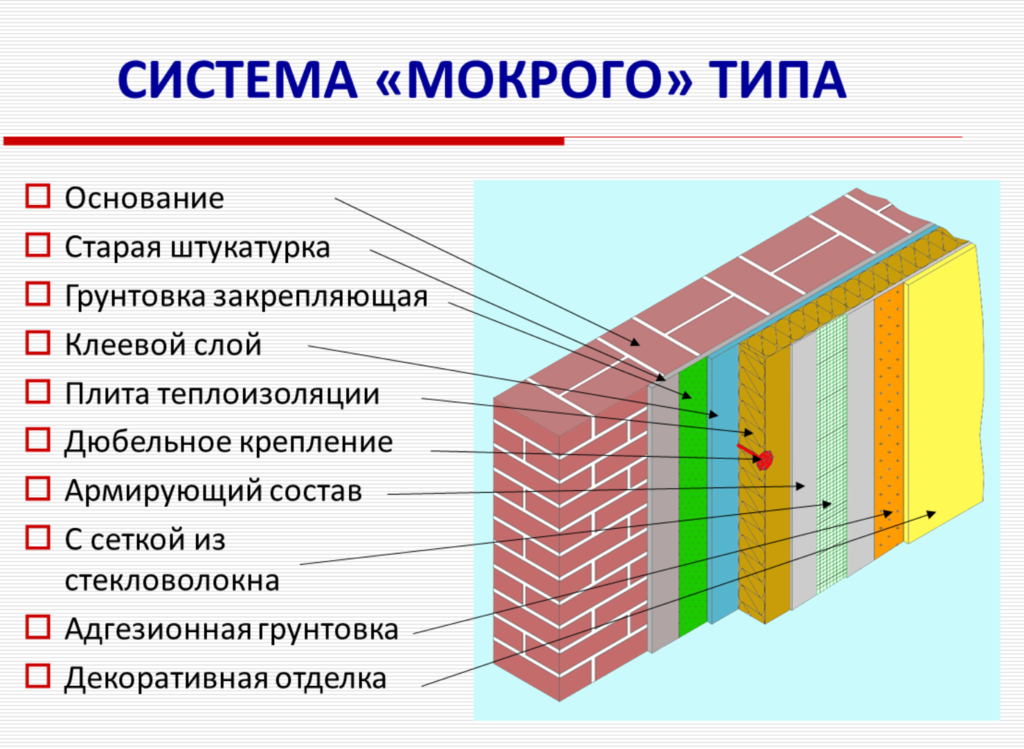

З яких елементів складається система утеплення «мокрий фасад»?

Система мокрого фасаду включає наступні конструктивні елементи:

• цоколь – утеплена стіна будинку;
• механічне кріплення теплоізоляційного шару – дюбель-грибок;
• теплоізоляційна плита;
• шар грунтовки і клейового розчину;
• сітка армуюча фасадна;
• клейовий склад;
• декоративна штукатурка;
• металевий профіль.

Монтаж «мокрого фасаду»

Всі перераховані вище елементи конструкції повинні відповідати нормативним значенням:

• морозостійкість;
• паропроникність;
• теплове розширення;
• водостійкість.

Для монтажу «мокрого фасаду» необхідно мати наступні інструменти:

• квадратний;
• будівельний рівень;
• рулетка;
• столярний молоток;
• малярський валик;
• кельми для нанесення і розгладжування сумішей;
• будівельний шпатель;
• шпатель для фінішного вирівнювання штукатурки;
• ручна пила;
• перфоратор з набором свердел.

Ціни на популярні моделі перфораторів

Молотки

Способи кріплення «мокрого фасаду»

Для кріплення фасаду використовується кілька способів; давайте з ними познайомимося.

1. Утеплювач кріпиться до стіни за допомогою спеціальних дюбелів (дюбелів-грибків). За допомогою цього методу можна досягти тонких шарів штукатурки товщиною до 10 міліметрів.

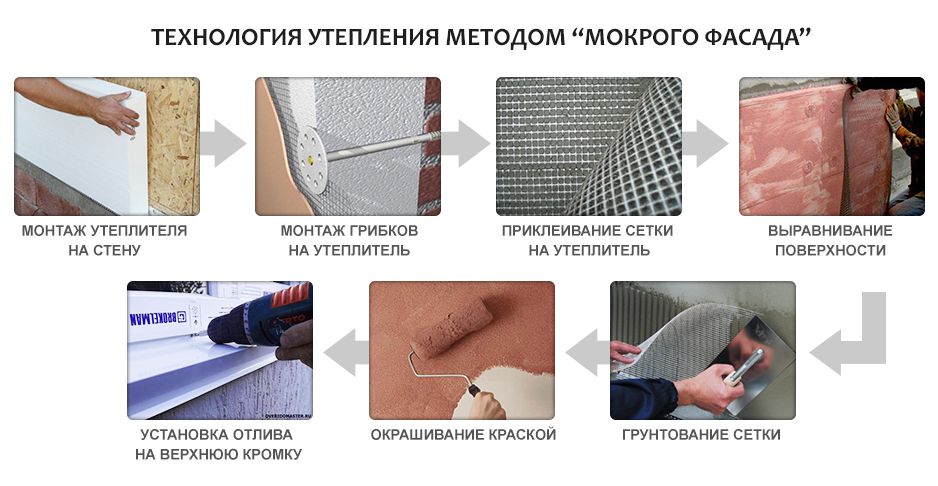

   Етапи утеплення методом «мокрий фасад» (утеплювач кріпиться дюбелями)

2. Плити мінерального утеплювача кріпляться до конструкції механічним способом без використання клейових розчинів. В якості несучих елементів використовуються рухомі механізми. При цьому система може переміщатися вздовж стіни, врівноважуючи відбуваються процеси усадки і вплив механічних навантажень. Товщина шарів повинна бути не менше 30 міліметрів. Мінеральні плити кріпляться до утепленої стіни за допомогою кріпильних петель з нержавіючої сталі, які, в свою чергу, кріпляться до несучої конструкції традиційними анкерними дюбелями. Однією з переваг даної системи є відсутність жорстких вимог до якості поверхні стін, завдяки чому метод можна успішно використовувати для реконструкції старих будівель. Сьогодні в Росії встановлено всього дві системи з рухомими елементами – «Термофасад» від шведського виробника і Serporock, представлена ​​фінською компанією.

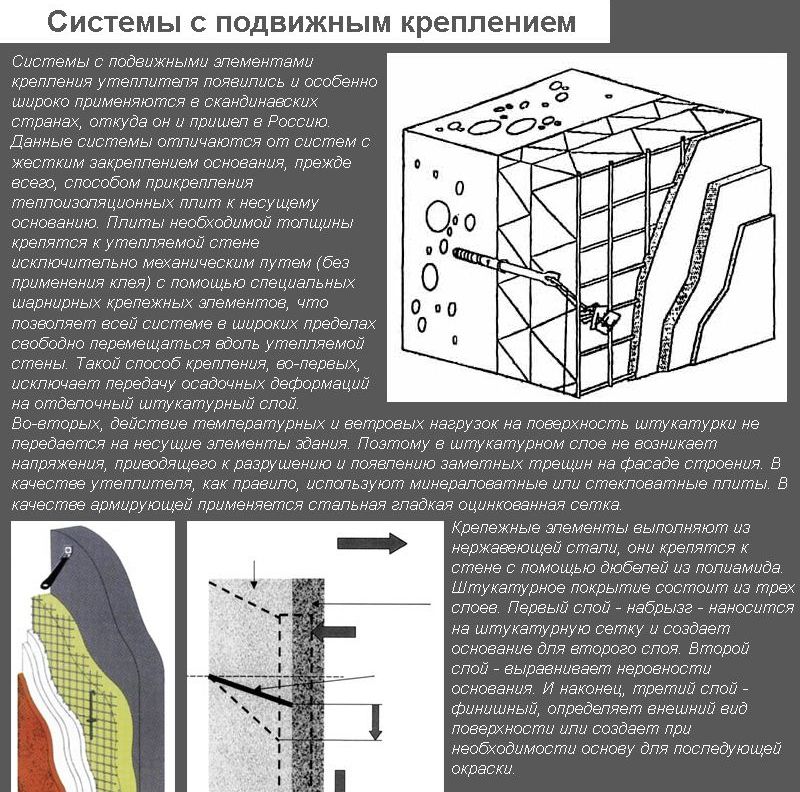

   Системи з рухомим кріпленням теплоізоляційного матеріалу

3. Третій спосіб кріплення плит передбачає використання комбінації дюбелів і клею. Спочатку утеплювач кріпиться до стіни за допомогою клейового складу, а після висихання виконується остаточне кріплення дюбелями. Навантаження, що діє на конструкцію «мокрого фасаду», в основному сприйматимуть дюбеля, і щоб запобігти їх розшарування, використовується клейовий розчин.

   Монтаж утеплювача за допомогою дюбель-грибків і клейового розчину

Процес кріплення плит до несучих конструкцій за допомогою дюбелів і клейових розчинів описаний нижче – в розділі «Облаштування несучої стіни з теплоізоляційним шаром». Завдяки своїм універсальним можливостям комбінований метод є найбільш поширеним і затребуваним.

Для всіх способів кріплення необхідно дотримуватися одна умова – плити утеплювача повинні кріпитися в шаховому порядку. Це робиться для того, щоб уникнути розтріскування фінішного шару покриття.

Вибір теплоізоляційного матеріалу

Для обробки фасадів часто використовують такі матеріали.

1. Мінераловатні плити. Ці вироби не піддаються горінню і мають підвищені теплоізоляційні характеристики. Найпопулярнішими є плити з базальтового матеріалу. Вони мають індекс міцності на розрив для відшаровування шару понад 15 кПа. Мінеральні плити повинні мати щільність від 130 до 180 кілограмів на кубічний метр. Дотримання цих параметрів необхідно для запобігання руйнуванню завершальних шарів штукатурки.

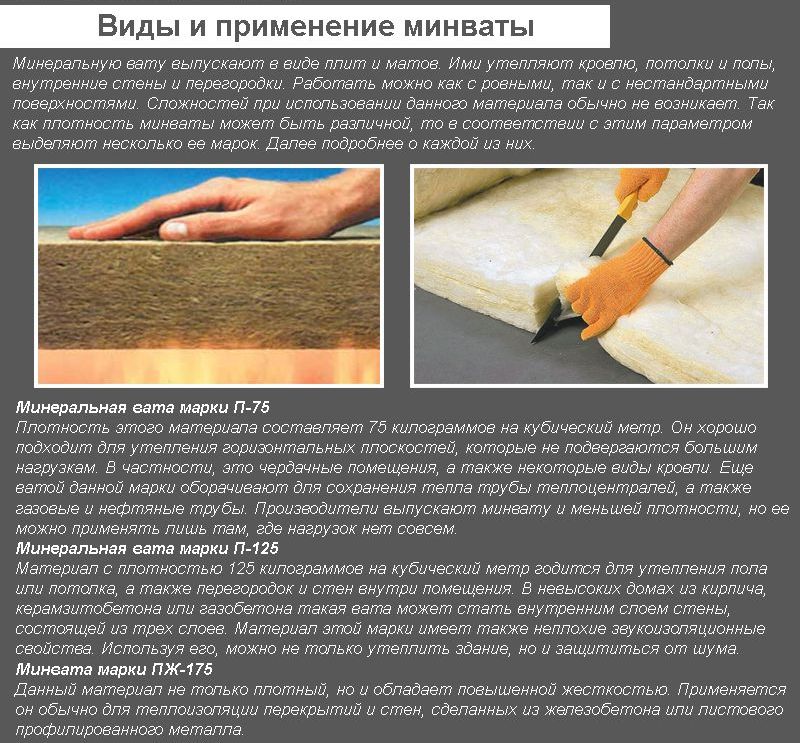

   Про марки мінеральної вати та де яка з них використовується

2. Плити з пінополістиролу (пінопласту).. Ці матеріали мають відмінну теплопровідність і підвищену легкість в порівнянні з мінеральною ватою. Пінополістирол має гарну горючість, а за допомогою спеціальних вогнестійких засобів обробки можна усунути його істотні недоліки. В особливих випадках між пінополістирольними плитами по всій глибині системи утеплення можна встановлювати вогнетривкі підкладки з мінерального волокна шириною до 15 сантиметрів. Завдяки таким заходам конструкція стає негорючою. Плити з пінополістиролу повинні мати міцність на розрив не менше 100 кПа.

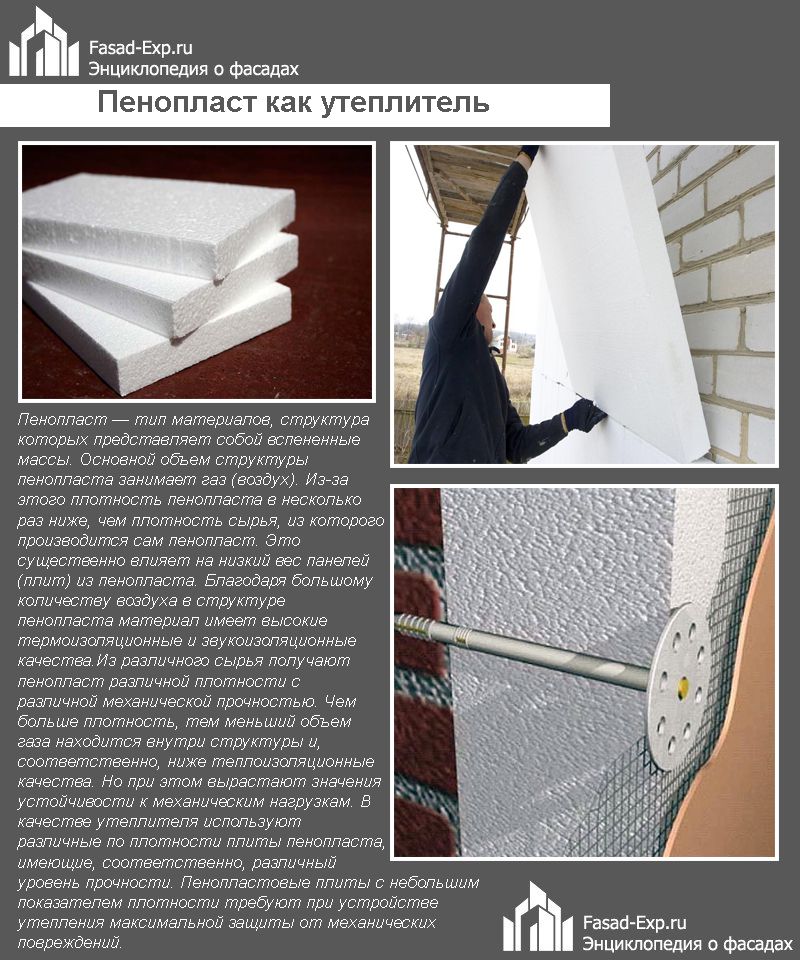

   Пінополістирол як утеплювач

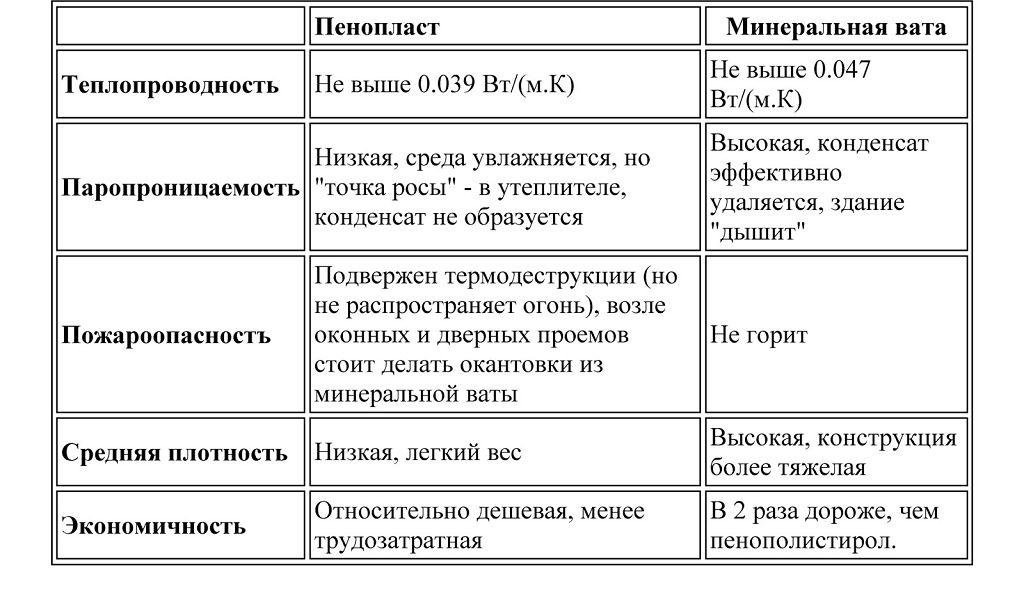

Таблиця. Порівняння властивостей мінеральної вати та пінополістиролу.

Порівняльна таблиця характеристик пінополістиролу і мінеральної вати

Важливо знати! Вид і товщину арматури визначає проектна організація, відповідальна за підготовку робочого проекту. Ці характеристики залежать від типу стінового матеріалу і кліматичних факторів, характерних для даної місцевості.

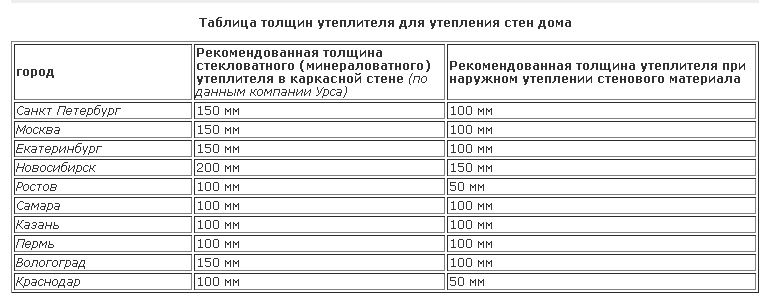

Таблиця. Підбір товщини утеплювача для основних кліматичних зон Росії.

Таблиця вибору товщини утеплювача для основних кліматичних зон Росії

Ціни на теплоізоляційні матеріали

Теплоізоляційні матеріали

Технологія мокрого фасаду

Виконання робіт з монтажу «мокрого фасаду» включає чотири технологічних етапи, про які йтиметься далі.

Етап 1. Підготовча робота

На цьому етапі робіт необхідно підготувати поверхню несучої стіни до утеплення.

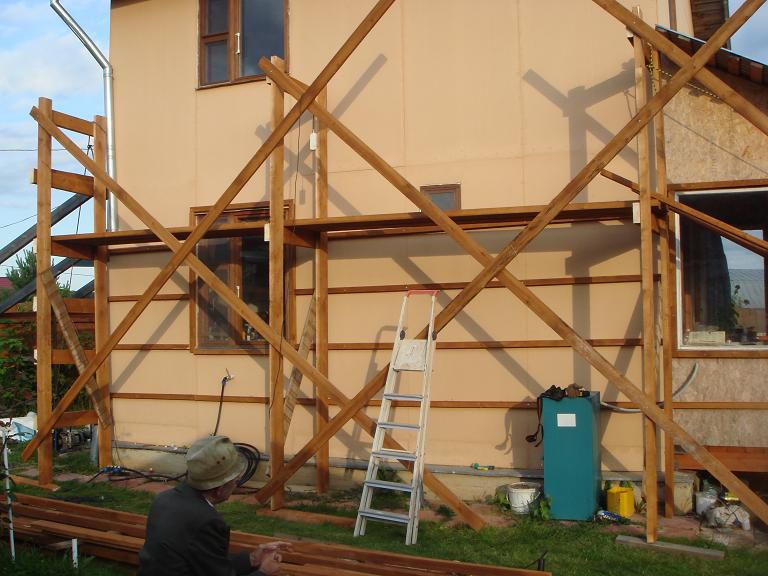

Риштування значно спростить вашу роботу

Підготовча діяльність включає наступні дії:

• встановлення риштувань;
• захист робочого місця від опадів спеціальною плівкою або армованою сіткою;
• очищення поверхні стіни від забруднень;
• видалення шматків затверділого цементного розчину;
• усунення цвілі і цвілі;
• видалення старого покриття;
• видалення зі стіни різного роду металевих елементів – арматури, цвяхів, анкерів та інших кріплень;
• закладення тріщин і нерівностей розчином (допускаються перепади не більше 1 сантиметра на метр довжини).

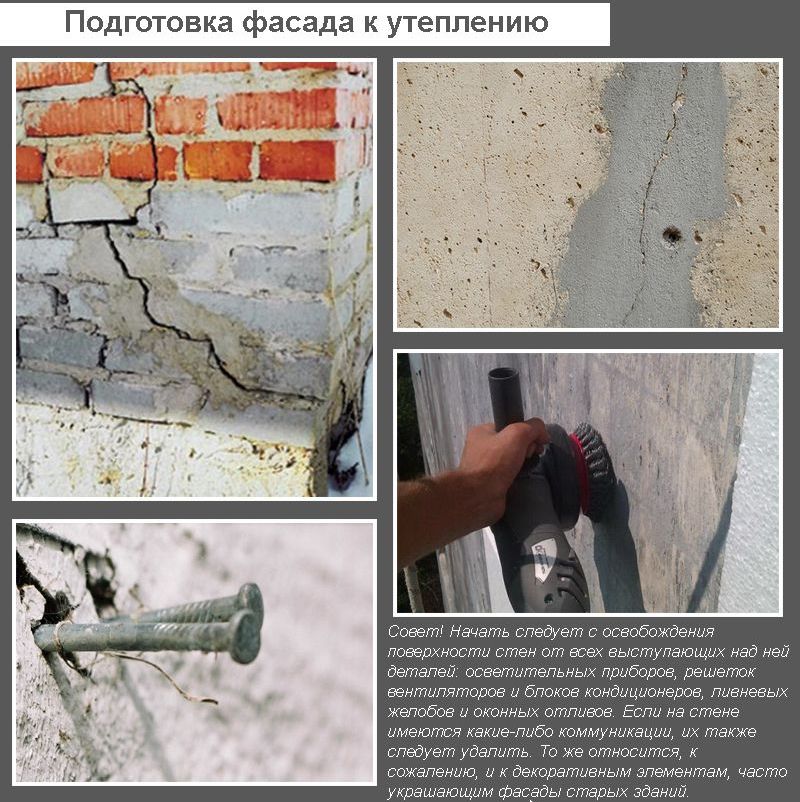

Підготовка фасаду до утеплення

Далі стіна обробляється грунтовкою. Ця процедура вкрай необхідна для поліпшення зчеплення теплоізоляційних плит з поверхнею несучої конструкції. Цей вид робіт виконується наступним чином.

Крок 1.Готуються робочі інструменти – ємність для приготування розчину (відро або бак), кисть і валик.

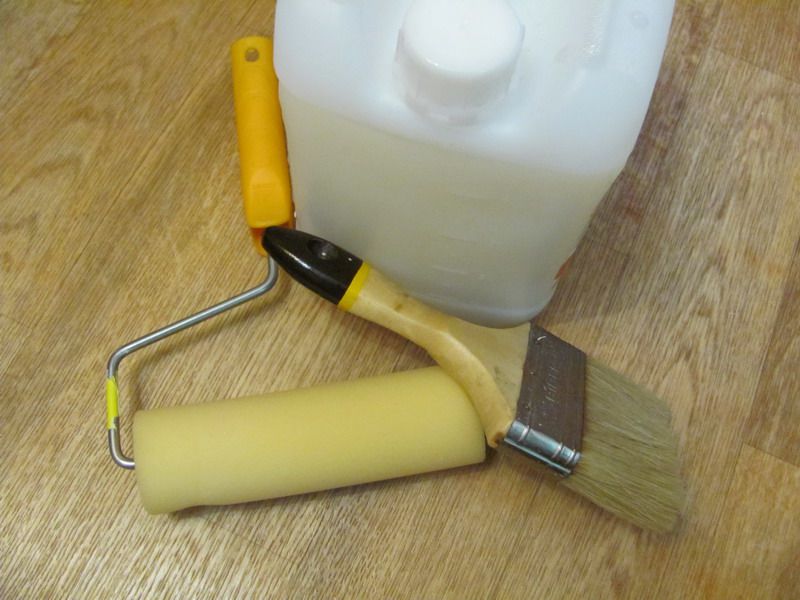

Для нанесення грунтовки знадобляться кисть і валик.

Крок 2.Вибирається конкретний вид грунтовки – для обробки стін широко використовується грунтовка на полімерній основі (епоксидні смоли і поліуретан).

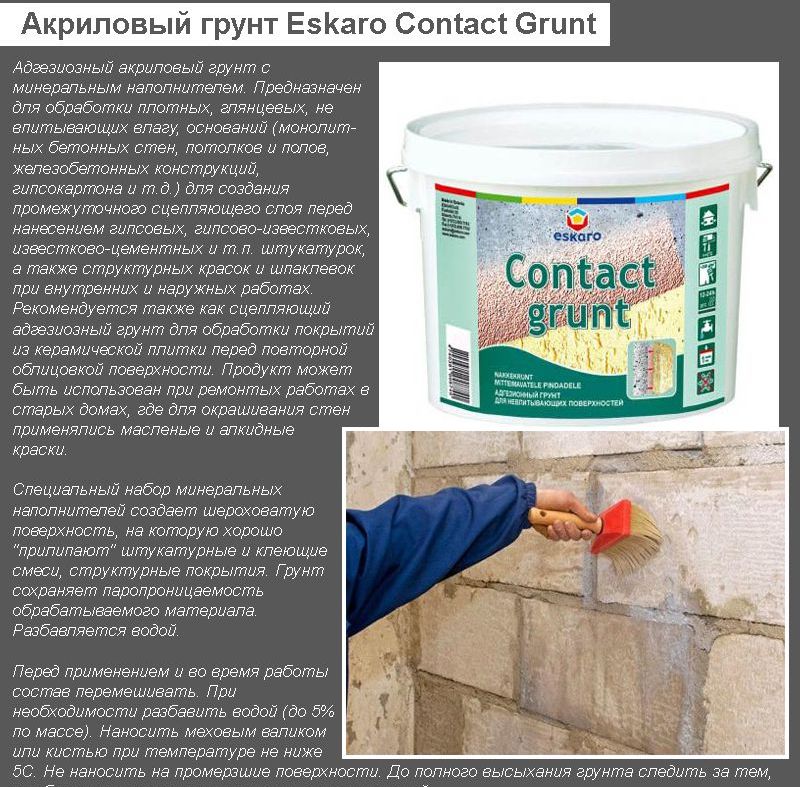

Грунт акриловий Eskaro Contact Grunt

Пористі мінеральні основи, як на фото, особливо потребують грунтування

Крок 3.У ємність для змішування насипається необхідна кількість сухої грунтовки.

Крок 4.Додайте необхідну кількість води, яка вказана на упаковці грунтовки.

Крок 5.Отриману субстанцію перемішують до однорідності консистенції і зникнення грудок.

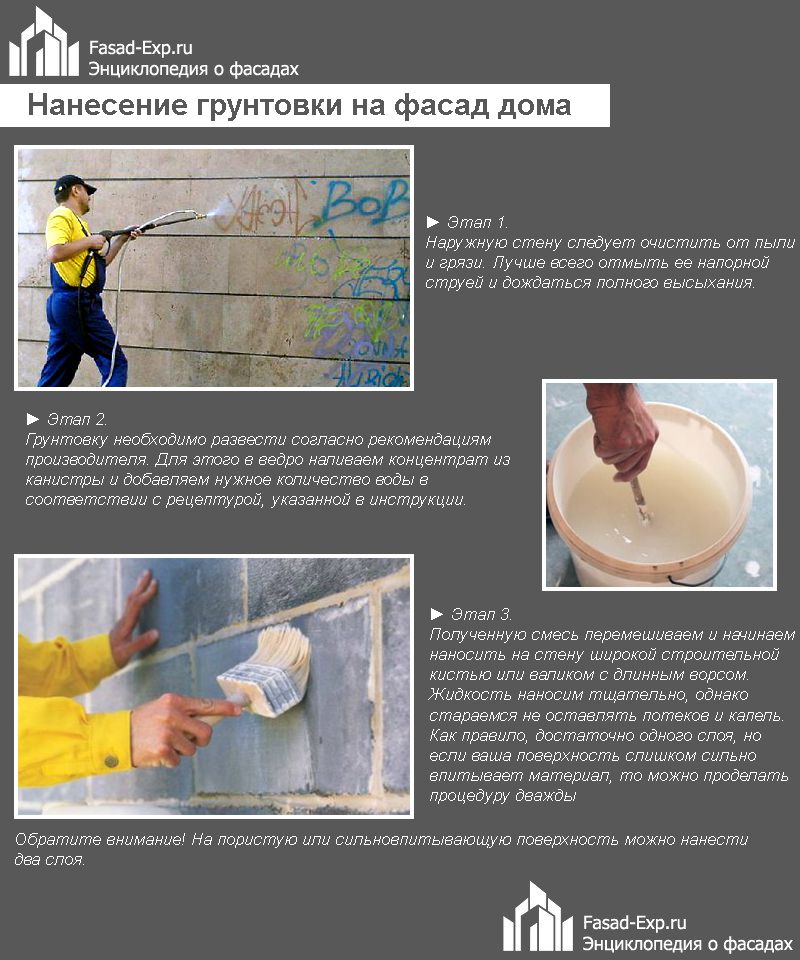

Нанесення грунтовки на фасад будинку

Готову суміш наносять на поверхню стіни за допомогою валика або пензля. Кількість шарів визначається особливостями грунтовки і конкретною технологією виконання робіт.

Ціни на грунтовку фасадів

Грунтовка фасадів

Етап 2. Установка базового профілю

Після ґрунтування робочої поверхні монтується базовий профіль. Цей конструктивний елемент є основою для всієї системи утеплення.

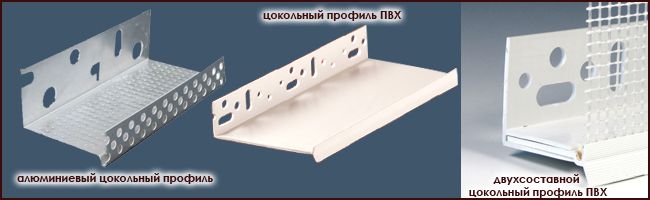

Види базового профілю

Встановлюється в строго горизонтальному положенні за допомогою будівельного рівня. Його призначення – вирівнювання фасаду в горизонтальній площині та захист утеплювачів від негативного впливу зовнішнього середовища.

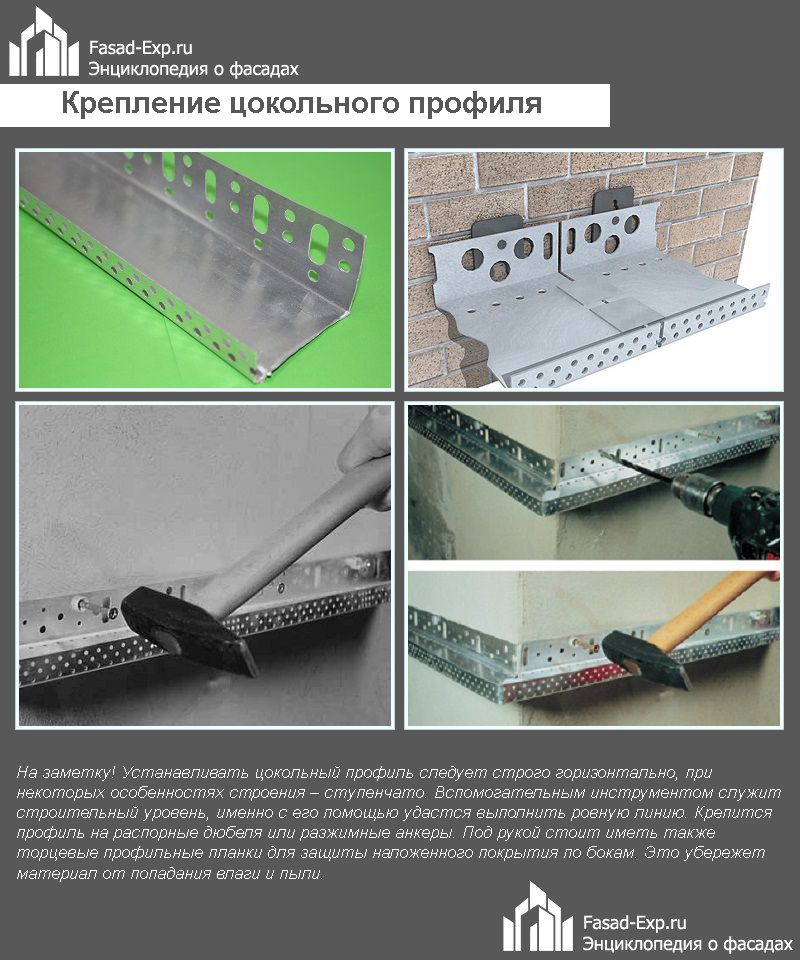

Кріплення цокольного профілю

Оформлення профілю виконується з дотриманням певних правил.

1. Монтаж здійснюється на відстані 40 сантиметрів від рівня землі. Для усунення ефектів теплового розширення між металевими смужками передбачений зазор близько 3 міліметрів.
2. Дошки кріпляться за допомогою шуруповерта за допомогою спеціальних саморізів з кроком установки 10-20 сантиметрів.
3. Для облаштування кутів будівель використовується спеціальний кутовий профіль.

Цей профіль призначений для захисту кутів від випадкових пошкоджень

Етап 3. Монтаж теплоізоляційного матеріалу

Цей етап являє собою процес приклеювання утеплювача до стіни. Перед початком робіт необхідно приготувати клейовий розчин.

Крок 1.Вміст мішка з сухим матеріалом висипається в ємність для змішування.

Крок 2.При дотриманні пропорцій заливається строго певна кількість води – пропорції залежать від типу будівельної суміші, характеру робочої поверхні, ваги і структури теплоізоляційних плит.

Крок 3.Проводиться ретельне перемішування.

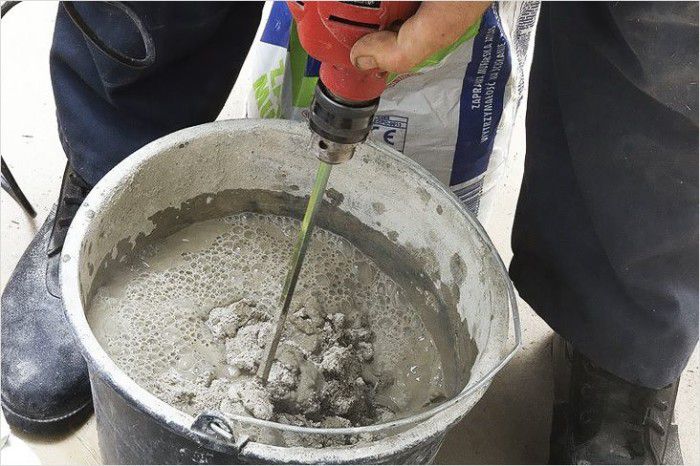

Змішування клею

Крок 4.Суміш доводять до необхідної консистенції і настоюють 5 хвилин.

Крок 5.Проводиться остаточне змішування, після чого розчин готовий до використання.

Приготований розчин наноситься на поверхню мінеральної плити одним із способів:

• клейову суміш рівномірно розподіляють шпателем по всій площі теплоізоляційної плити;
• клей наноситься рівномірно по всьому периметру, а в центрі вироби наноситься близько 6-8 «коржів» розчину.

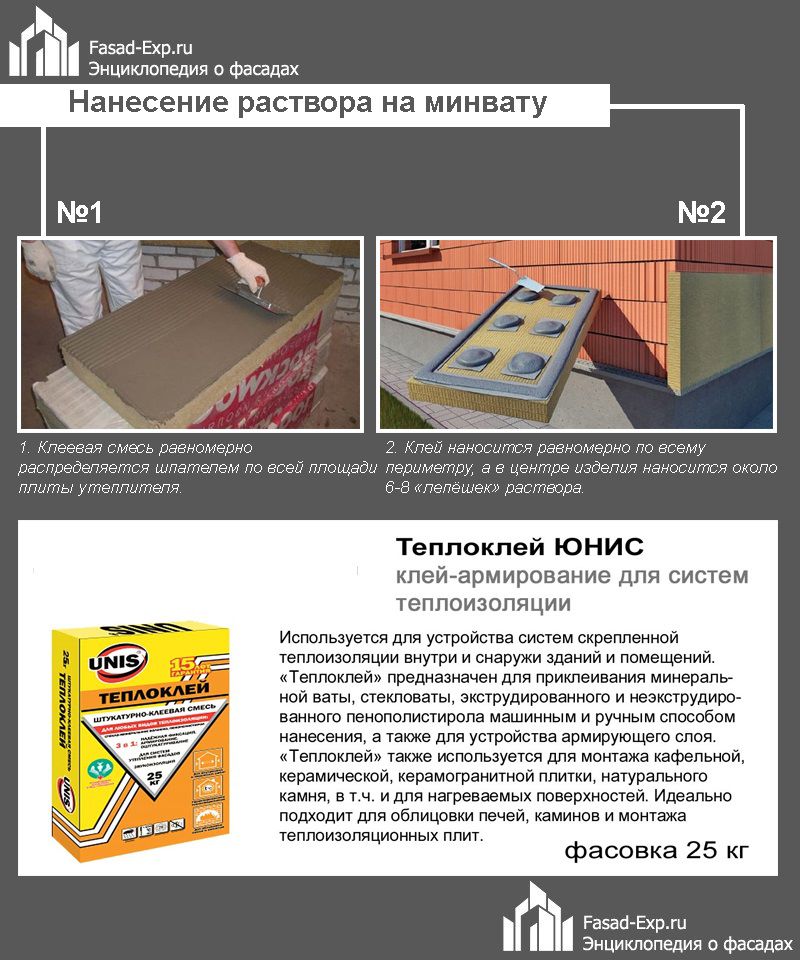

Способи нанесення клейового розчину на мінераловатні плити

Щоб перевірити якість нанесення клею на теплоізоляційну плиту, потрібно постукати по склеєній структурі матеріалу і уважно прислухатися до звуку. Якщо плита сильно вібрує і видає глухі звуки, характерні для порожнистих предметів, можна з великою часткою впевненості сказати, що монтаж виконаний неякісно і ситуацію потрібно негайно виправляти. У будь-якому випадку клейова суміш повинна покривати не менше 40% площі мінерального виробу.

Після нанесення клею на утеплювач встановлюється перший ряд плит. Розміщувати вироби необхідно дуже акуратно за допомогою рівня, так як від цього буде залежати якість подальшого монтажу конструкції. Наступні ряди утеплювача влаштовують в’язальним методом, щоб шви між плитами не збігалися, інакше завершальні шари штукатурки потріскаються.

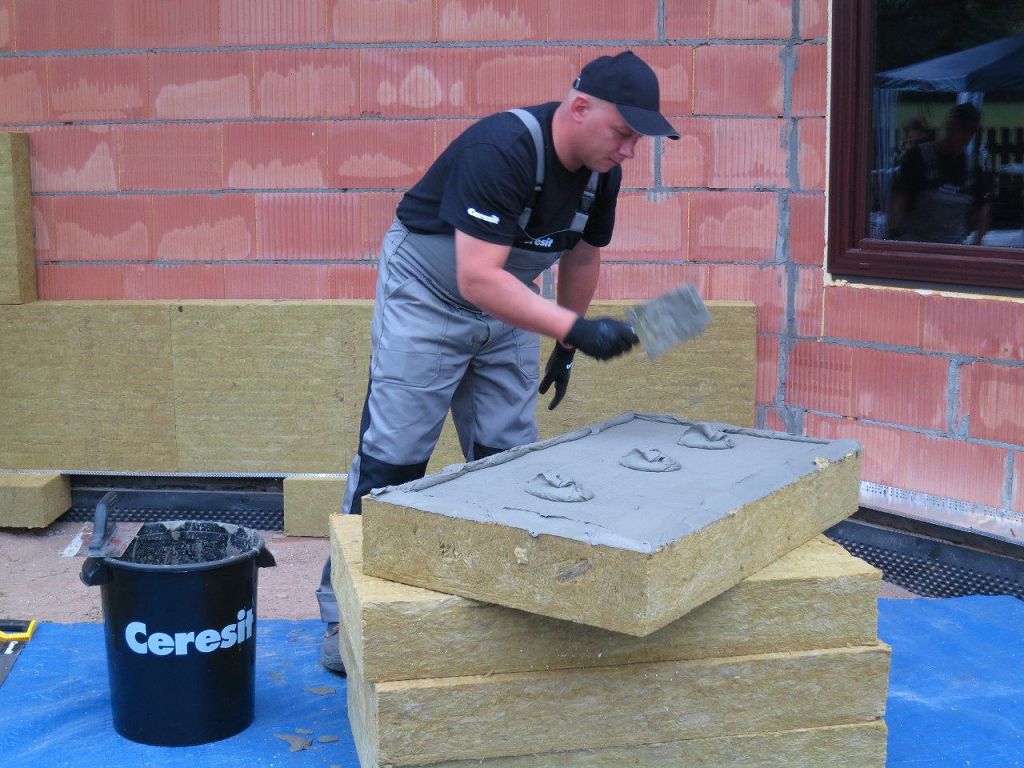

Перший ряд плит

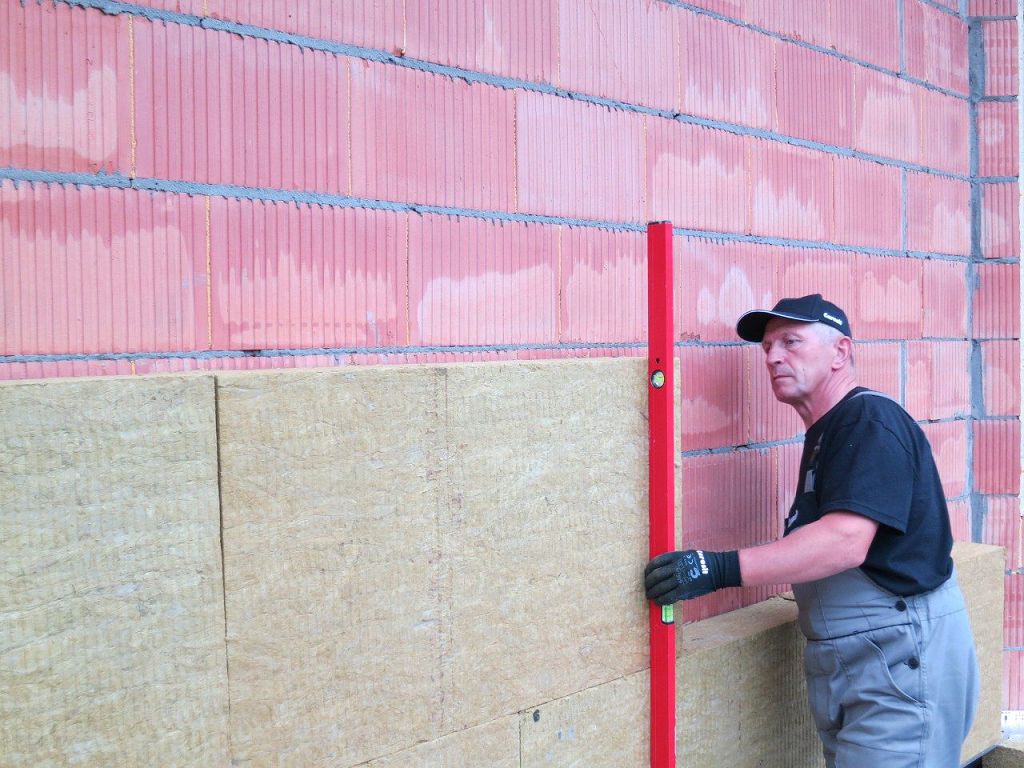

Перевірка другого ряду за допомогою рівня

Плити мінеральної вати повинні щільно прилягати один до одного, допускається зазор не більше 3 міліметрів. Недотримання цієї вимоги призводить до появи негативних факторів у вигляді так званих містків холоду. Останні виступають посередником між зовнішнім середовищем і утепленою конструкцією і значно знижують ефективність теплозахисту будівлі. Крім того, температурні містки є однією з причин утворення конденсату всередині утеплювача, що сприяє утворенню цвілі та цвілі, шкідливих для здоров’я.

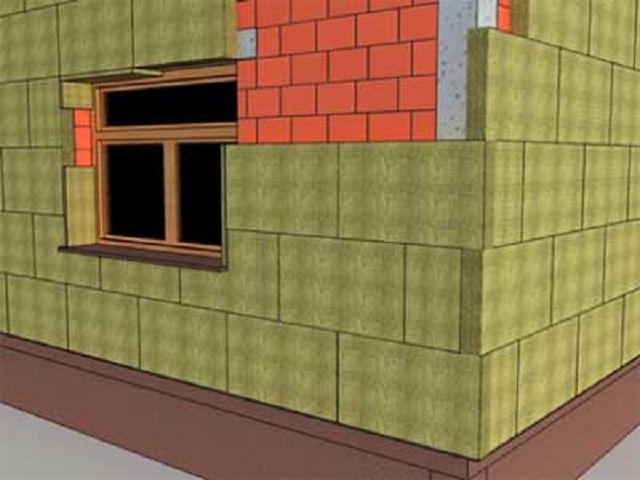

Для додання теплоізоляційній кладці додаткової жорсткості плити укладають по кутах так званим «зубчастим з’єднанням» по всій висоті стіни.

Якщо все ж була допущена помилка у вигляді зазорів між утеплювачами розміром більше 5 міліметрів, не впадайте у відчай. Цей дефект можна виправити за допомогою пінополіуретану, задувавши його в порожнечі в області стику. Також для цих цілей можна використовувати смуги поролону необхідного розміру.

Щоб клейовий склад набрав необхідну твердість і міцність, наклеєному на фасад утеплювачу дають деякий час відстоятися. Цей термін залежить від технології виробництва, характеристик клею і температури навколишнього середовища. Мінімально допустимий час – 36 годин при нормальній температурі (20±2C0).

важливо! Необхідно суворо дотримуватися вимог технології та інструкцій виробника матеріалу.

Види кріпильних виробів і вимоги до них

Після схоплювання клейового розчину настає час закріпити теплоізоляційні плити за допомогою спеціальних дюбелів. Дюбель є важливим елементом кріпильної системи, оскільки сприймає значне навантаження ваги від теплоізоляційної конструкції та впливу вітру. Головна умова для проведення робіт – сумісність кріплень з усіма утеплювачами.

Для кріплення теплоізоляційних плит використовуються два види кріпильних дюбелів:

• гвинт— розпірний компонент має вигляд гвинта;

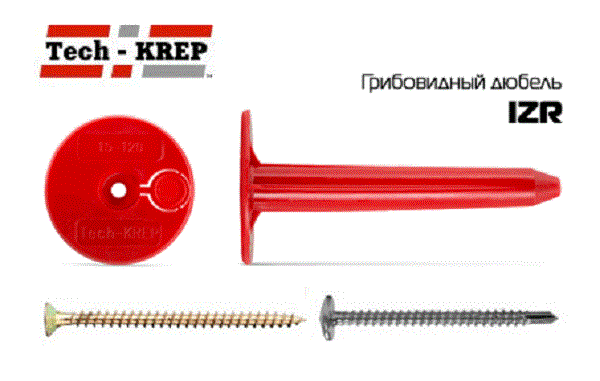

  Шуруп дюбель Tech-KREP IZR

• водіння— розпірний елемент виконаний у вигляді цвяха.

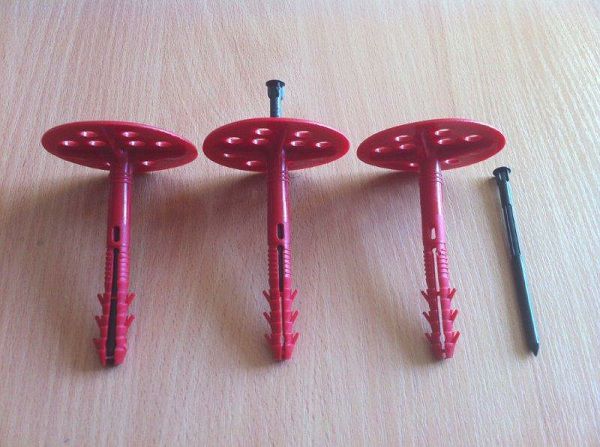

  Врізні дискові дюбелі

Шурупи використовуються для кріплення до стін з пустотілої цегли або бетону. Відбійники використовуються для кріплення до конструкцій, що складаються з повнотілої цегли та залізобетону.

Монтаж теплоізоляційних плит за допомогою дюбелів здійснюється наступним чином.

1. За допомогою перфоратора і спеціального дриля в несучій стіні висвердлюються отвори через теплоізоляційний шар. Залежно від матеріалу конструкції цей процес може здійснюватися ударним (у суцільних блоках) або безударним способом (у порожнистих матеріалах).

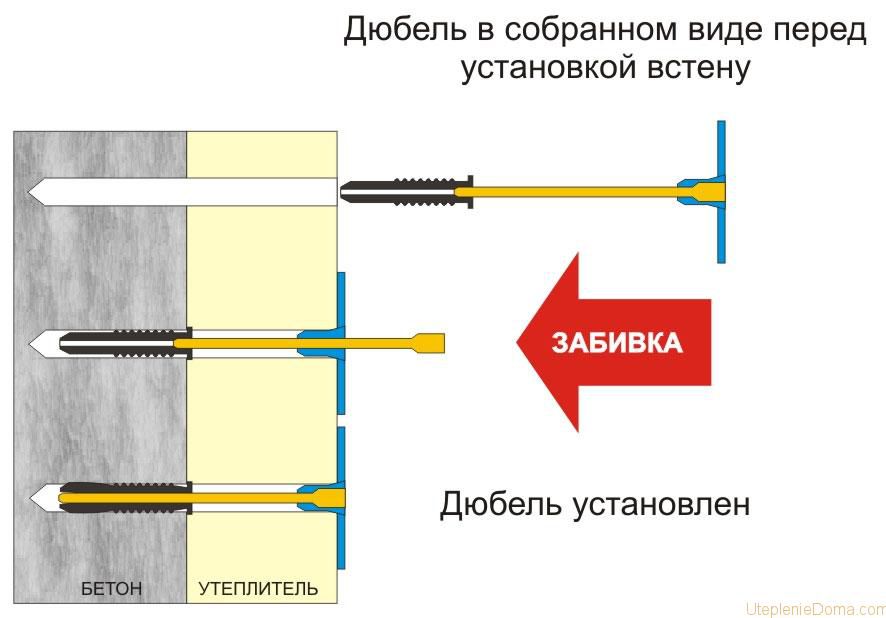

   Спосіб встановлення дискових дюбелів для ізоляції

2. У зроблений отвір вставляється дюбель і закріплюються теплоізоляційні плити, вбиваючи або вкручуючи розпірний елемент в стрижень дюбеля – все залежить від типу кріплення (гвинтове або врізне).

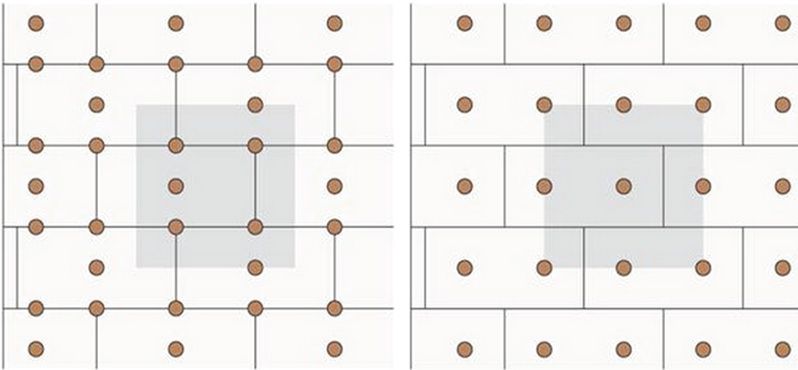

   Схеми установки дюбелів на утеплювач

Важливо знати! Спосіб встановлення розпірного елемента має точно відповідати вказівкам виробника виробу. Установка розпірних елементів з дефектом у вигляді перекосу категорично заборонена. При установці забивного дюбеля важливо не пошкодити розпірний анкер.

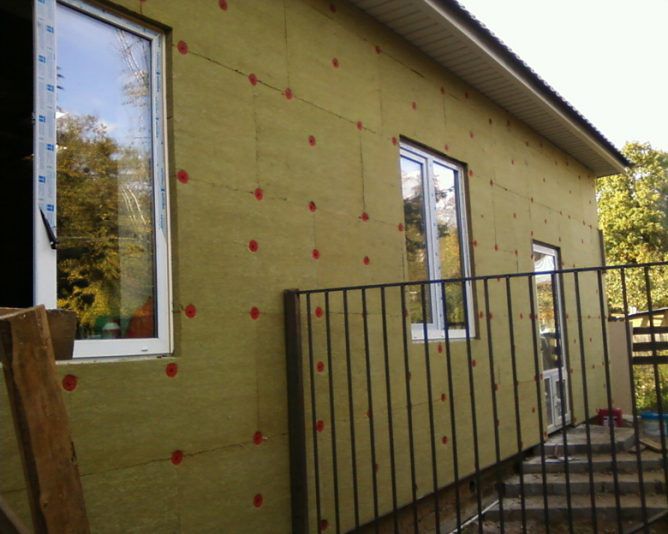

Кріплення дисковими дюбелями завершено

Оскільки дюбель проникає крізь усі конструктивні шари утеплювача, він повинен мати мінімальну теплопровідність. Для успішного вирішення цієї проблеми використовуються спеціальні пластикові ємності, куди поміщаються металеві кріплення.

До системи кріплення пред’являються певні вимоги.

1. Дюбель повинен мати термоголовку.
2. Пластикова тара повинна бути виготовлена ​​з матеріалу підвищеної стійкості до лугів.
3. Стрижень дюбеля повинен бути оброблений цинковим покриттям, щоб захистити його від корозії, яка може утворитися через конденсат на його поверхні.
4. Дюбелі повинні бути стійкі до температурного режиму від -50 до +80 градусів Цельсія.

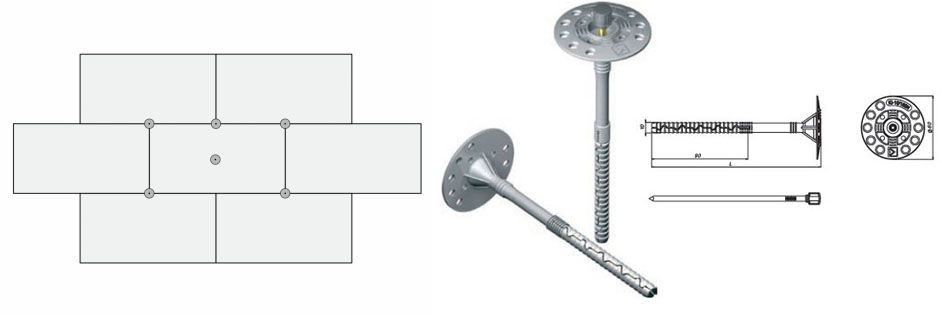

Схема кріплення листа утеплювача за допомогою дюбелів

Кількість кріплень на квадратний метр визначається виходячи з:

• покажчик ваги системи кріплення;
• маси клеєних плит;
• характер ізольованої зони;
• величина вітрового навантаження.

Як правило, для кріплення мінеральних плит до несучої конструкції будівлі використовується близько 5 дюбелів на 1 квадратний метр (або 8, якщо будівля має більше 5 поверхів).

Етап 4. Роботи з армування ізоляції

Армуючий компонент – це шар, призначений для додання теплоізоляційної конструкції необхідної міцності і жорсткості. Надалі цей шар також служить основою для нанесення декоративних шарів штукатурки. Монтаж армуючої сітки починають з кутів дверних і віконних прорізів, просуваючись далі до зовнішніх кутів будівлі, а після цього приступають до роботи на основних ділянках стін.

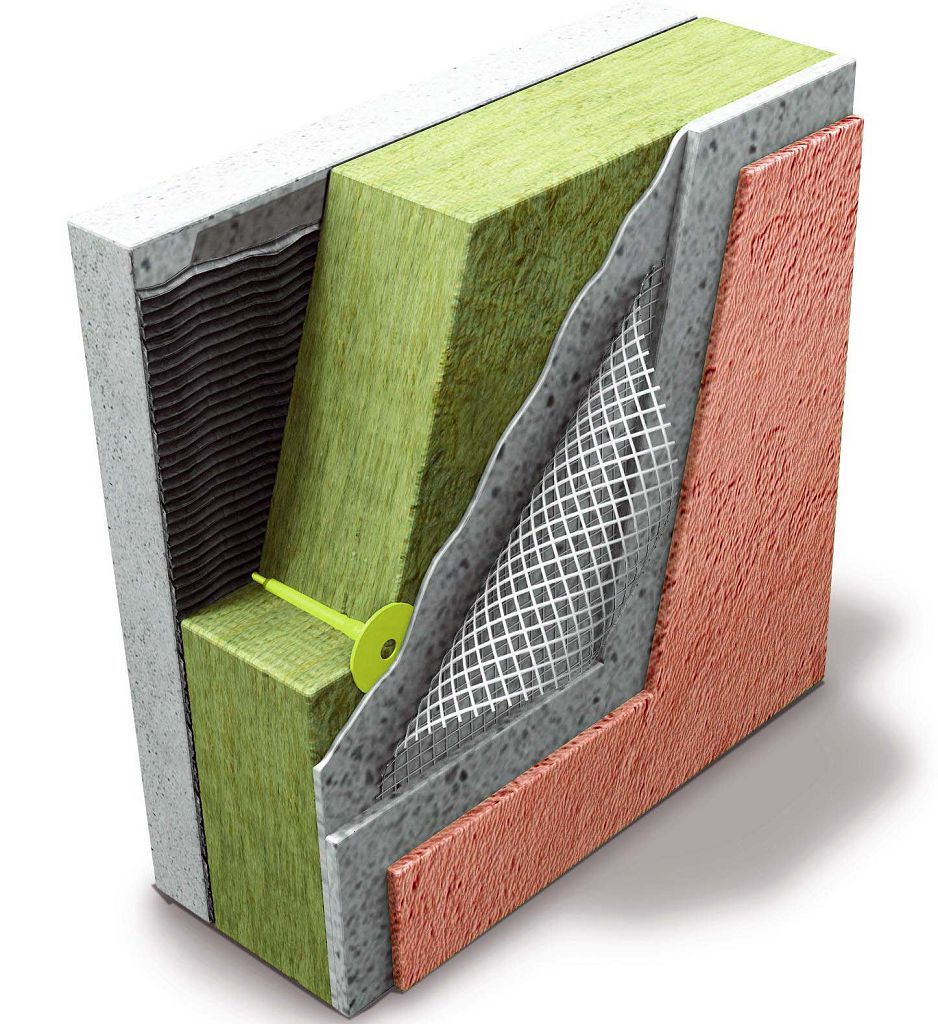

Схема армуючого шару в «мокрому фасаді»

Таблиця. Етапи процесу армування.

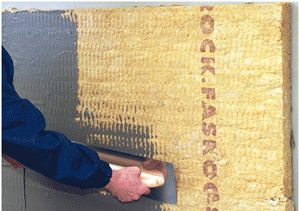

Крок 1	На теплоізоляційні плити наноситься клейовий розчин.

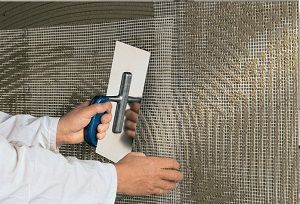

Крок 2	На шар клейової суміші наноситься скловолоконна сітка, яка просочується спеціальним складом для захисту від негативного впливу зовнішнього середовища.

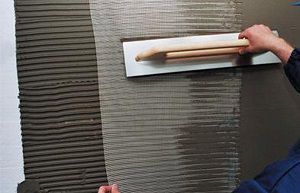

Крок 3	Зверху тим же клейовим розчином покривається армуюча сітка.

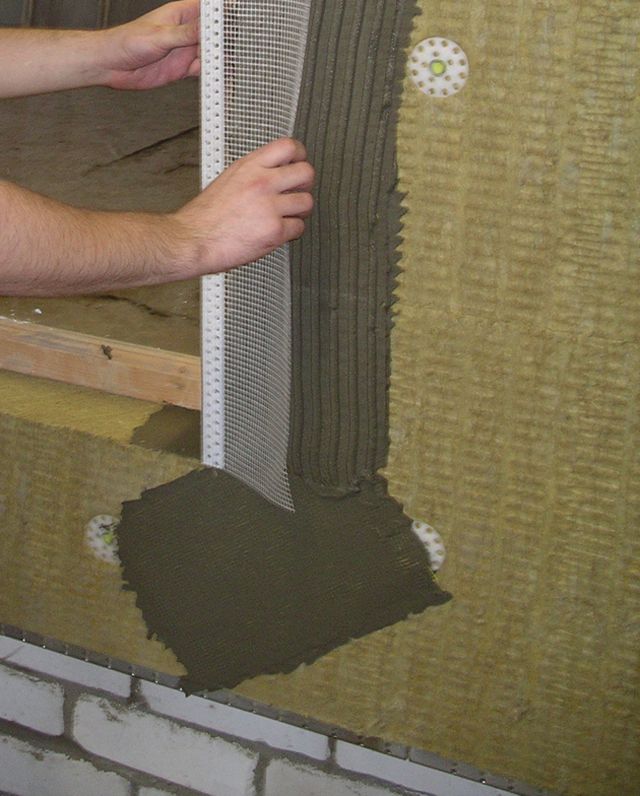

Монтаж куточків з армуючої сіткою

Товщина армуючого шару не повинна перевищувати 6 міліметрів. При цьому будівельна сітка повинна розташовуватися на відстані 2 міліметрів від поверхні.

Армування може проводитися як з чорновою обробкою, так і без неї. У першому випадку перед установкою сітки наноситься додатковий вирівнюючий шар штукатурки, призначений для усунення дефектів поверхні. Перевага цієї процедури полягає в тому, що поверхня стає більш гладкою.

Етап 5. Декоративна обробка

Після висихання армуючого шару (не менше 3 діб) поверх нього наноситься декоративна штукатурка, основні функції якої – захист утеплювача і надання привабливого зовнішнього вигляду.

Ціни на популярні види штукатурки

штукатурка

Під захистом фасаду розуміється захист утеплювача від негативного впливу:

• вітрове навантаження;
• ультрафіолетове випромінювання;
• вплив морозу;
• перепади температури;
• атмосферні опади.

Перед початком роботи необхідно вибрати необхідний вид штукатурки і підготувати її. Клейовий склад готується так само, як будівельний склад для теплоізоляційних плит – суху суміш засипають в ємність для змішування, заливають водою, ретельно перемішують до однорідності і залишають на кілька хвилин.

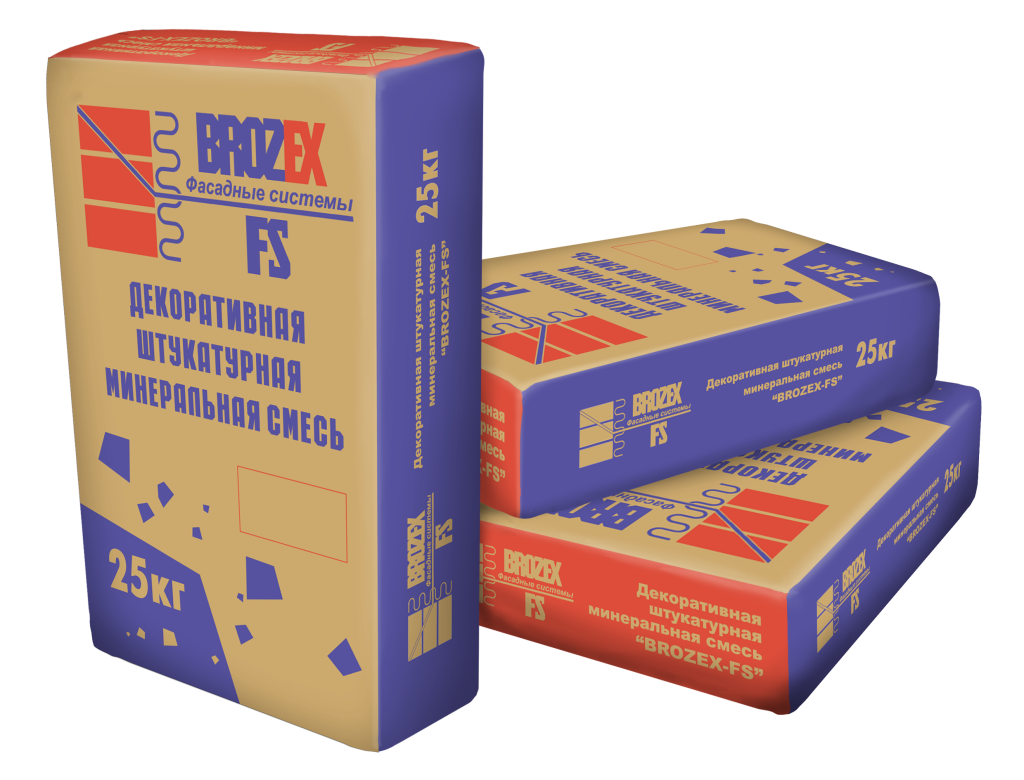

Мінеральні штукатурні суміші “Брозекс”

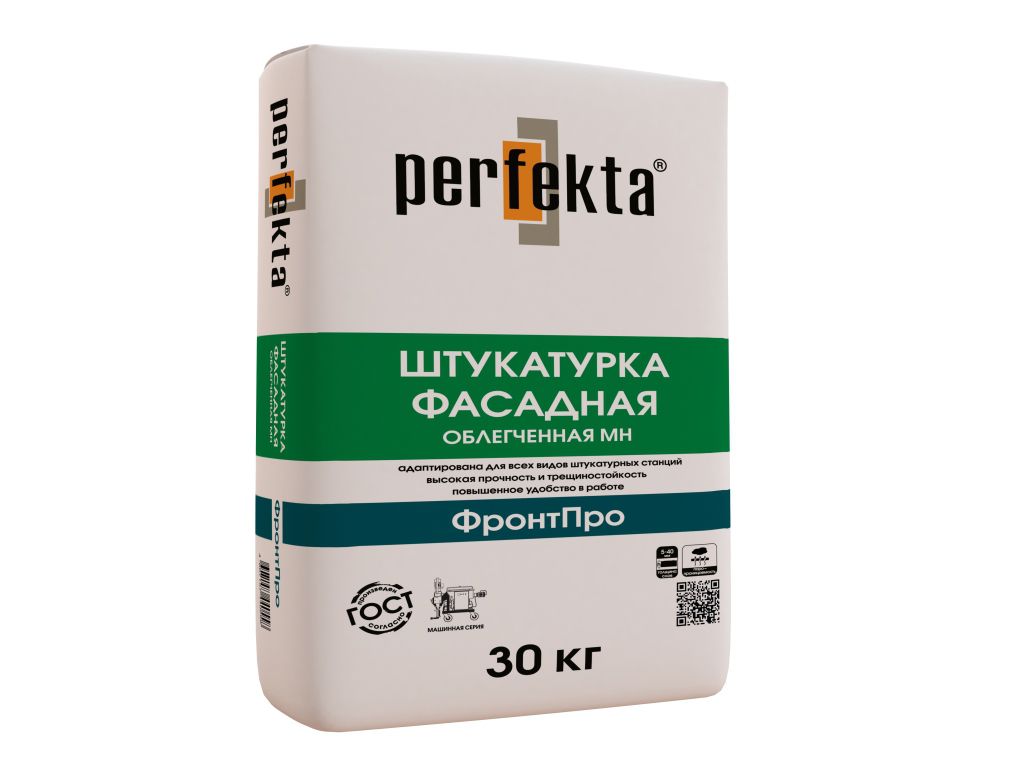

Фасадна штукатурка “Перфекта”

Пропорції штукатурної суміші і води зазвичай складають 1:2 або 1:1,5. Їх підбирають, виходячи з технології роботи, типу, призначення та характеристик розчину. Процес декоративної обробки складається з наступних етапів.

Крок 1.Суміш наноситься на стіну за допомогою шпателя.

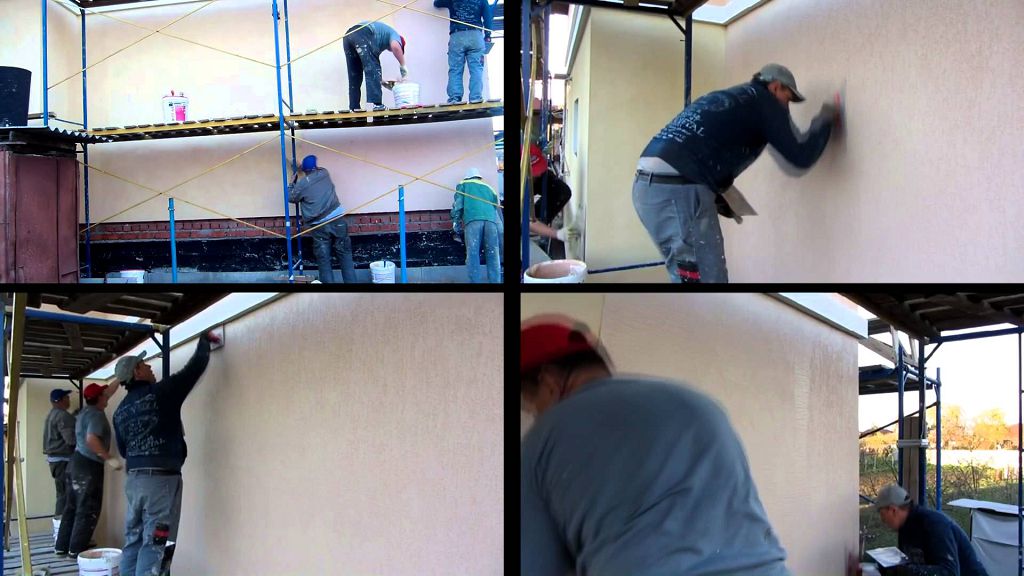

Нанесення декоративної штукатурки «короїд»

Крок 2.Склад рівномірно розподіляється на невеликі ділянки.

Крок 3.За допомогою спеціального пристосування (шпаклівки) затирається оштукатурений шар.

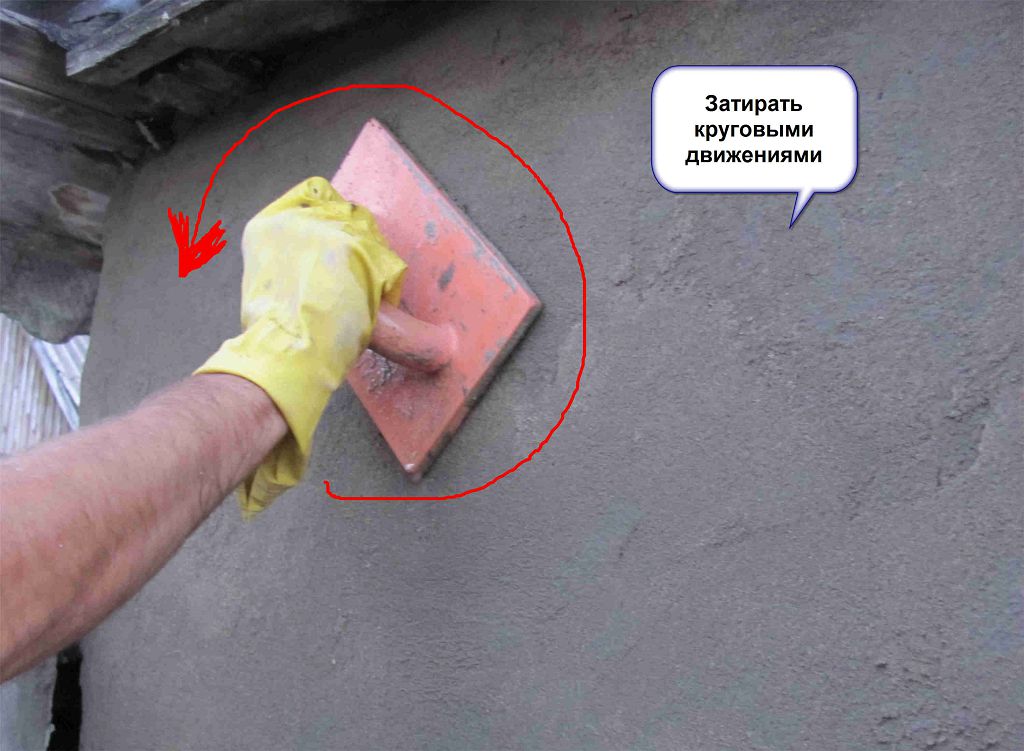

Затирання штукатурки круговими рухами

Після висихання штукатурки її фарбують. Фарбування здійснюється за допомогою пневматичного розпилювача, пензля або валика.

Оптимальними умовами для декоративної обробки є:

• температура не нижче +5 градусів за Цельсієм;
• відсутність опадів;
• захист робочої поверхні від прямих сонячних променів;
• відсутність вітру.

В умовах найрізноманітніших кліматичних зон Росії штукатурка повинна мати високі показники вологостійкості, паропровідності, міцності і стійкості до агресивних реагентів.

Встановлення «мокрого фасаду» дозволяє не тільки заощадити кошти, які витрачаються на послуги опалення, що надаються комунальними підприємствами, але й покращує експлуатаційні характеристики житлового будинку.

Елементи системи «мокрий фасад».

Відео – Монтаж «мокрого фасаду»

Як перевірити якість виконаної роботи

При перевірці якості роботи необхідно визначити наступні моменти:

• в якому обсязі і з якою якістю проведена підготовка фундаменту;
• чи дотримані норми нанесення клейового складу на утеплювач;
• наскільки рівно і акуратно приклеєний утеплювач;
• наскільки щільно прилягають між собою мінеральні плити;
• чи виступають кріплення над утеплювачем;
• наскільки якісно покладена армуюча сітка;
• чи не осипається шар штукатурки після нанесення;
• чи є виступаючі нерівності по всій площі фасаду;
• чи є тріщини на фасаді самої будівлі, а також в кутах дверних і віконних конструкцій;
• Чи належним чином захищений фасад від атмосферних опадів з підвіконь та відливів даху?

При дотриманні всіх норм, правил, інструкцій щодо вибору матеріалів і виконання робіт «мокрий фасад» буде ефективно економити тепло і прослужить вірою і правдою багато років.

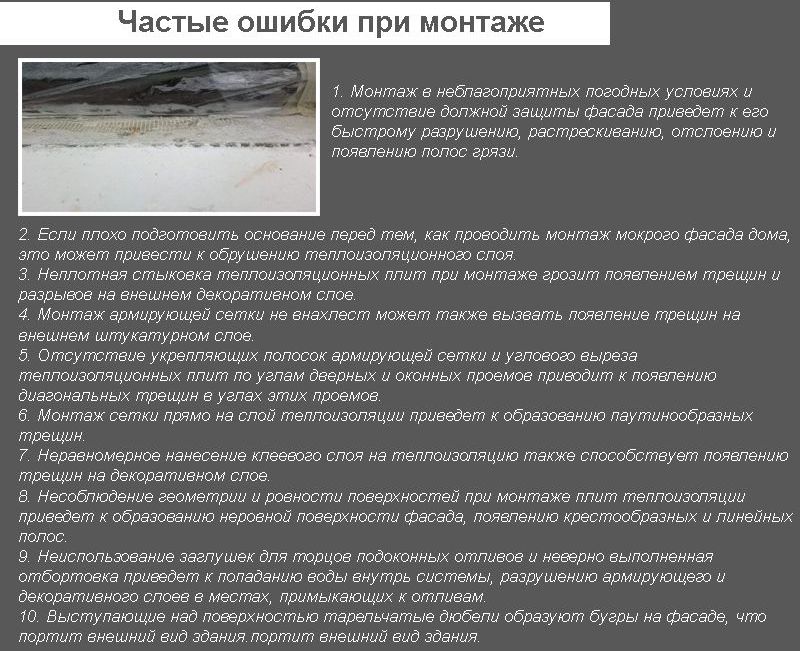

Поширені помилки встановлення

Основні переваги технології «мокрий фасад».

Ефективність цього способу утеплення підтверджується такими перевагами:

• підвищення теплоізоляційних показників конструкції;
• оновлення зовнішнього вигляду фасаду будівлі;
• невелика вага матеріалів, що не впливає на несучі показники будівлі;
• якісна звукоізоляція стін будівлі;
• низька матеріаломісткість монтажної рами;
• низька трудомісткість технологічних процедур;
• стійкість штукатурки до механічних навантажень і відмінна стійкість до впливу негативних атмосферних факторів;
• економія внутрішнього простору;
• респектабельний зовнішній вигляд.

При використанні цього методу відбувається значна економія коштів, що витрачаються на опалення житлового будинку. Крім того, точка роси переміщується до зовнішніх шарів утеплювача, що дозволяє уникнути появи цвілі та цвілі.

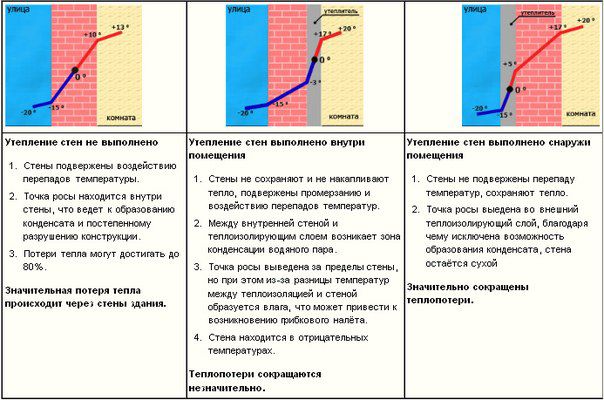

Схема зсуву точки роси при використанні «мокрого фасаду»

Використання високотехнологічних матеріалів сприяє рівномірному розподілу тепла в приміщенні, де немає холодних зон біля дверних і віконних прорізів. У спекотну погоду «мокрий фасад» зберігає прохолоду всередині квартири завдяки дуже низькій теплопровідності. Все це дозволяє створити сприятливу і здорову атмосферу всередині вашого будинку.

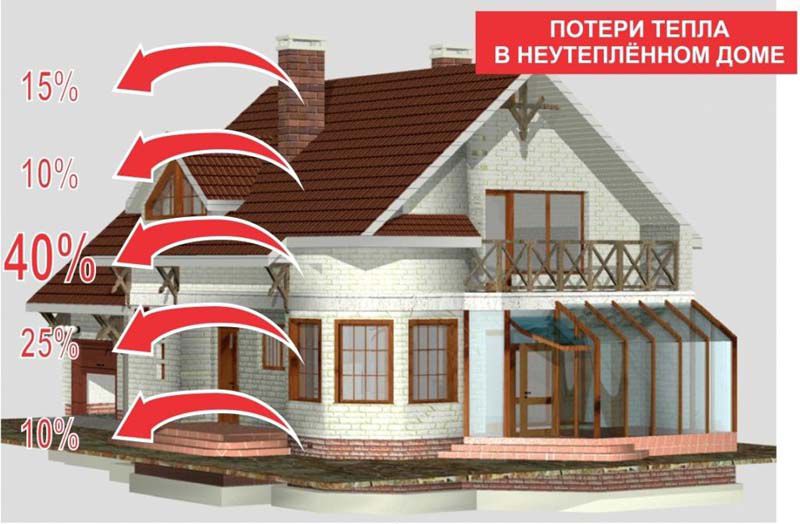

Втрати тепла в неутепленому будинку

Крім переваг цієї чудової технології, в ній є і ряд вразливостей. До мінусів використання «мокрого фасаду» можна віднести наступні моменти: неможливість виконання робіт при температурі нижче +5 градусів за Цельсієм, підвищеній вологості та під час опадів. Також не можна проводити утеплення при попаданні прямих сонячних променів і сильних поривів вітру.

Дана технологія підходить для всіх типів будинків, крім дерев’яних зрубів з колод. Успішно використовується для реконструкції старих будівель і утеплення новобудов.

Як утеплити будинок з бруса 150х150 зовні?

Детальну інструкцію по утепленню будинку з бруса 150х150 зовні можна знайти вця стаття! Рекомендуємо також почитати проутеплення дерев’яного будинку мінеральною ватою зовні під сайдинг.

Відео – «Мокрий фасад»: пристрій і матеріали

FAQ
